Descrizione

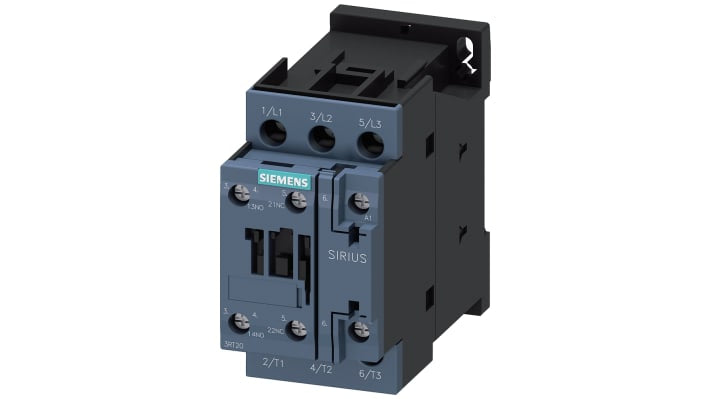

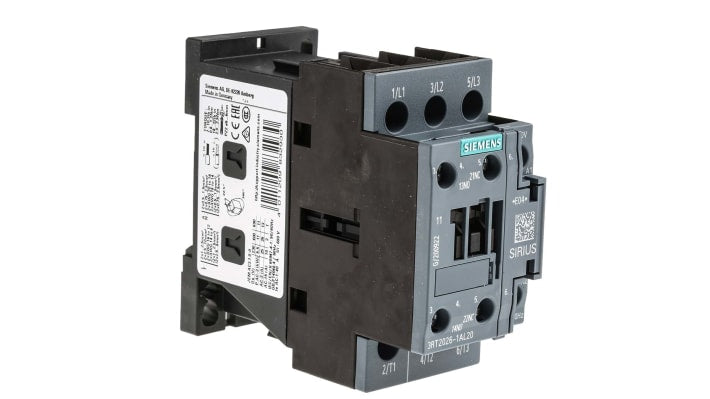

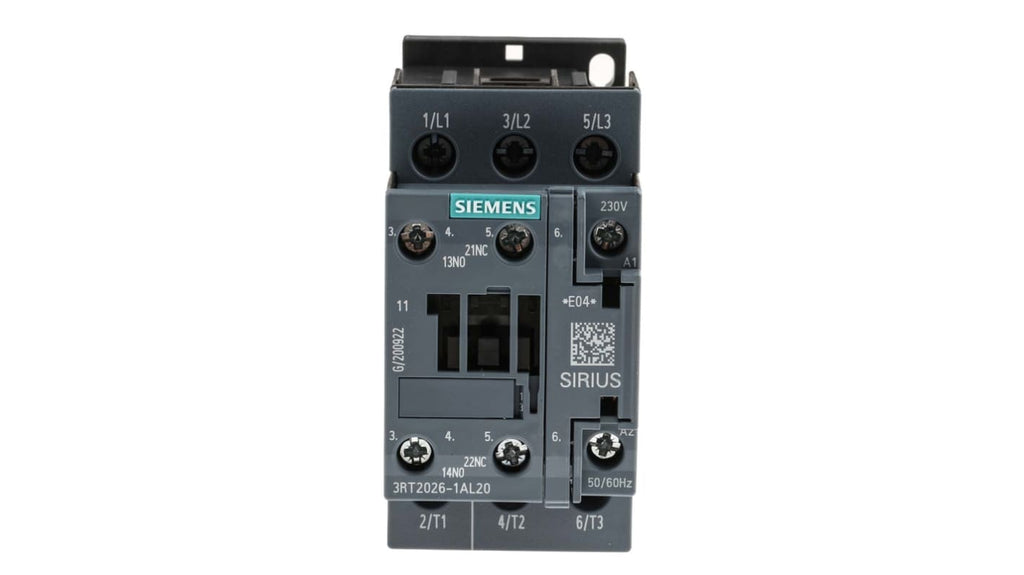

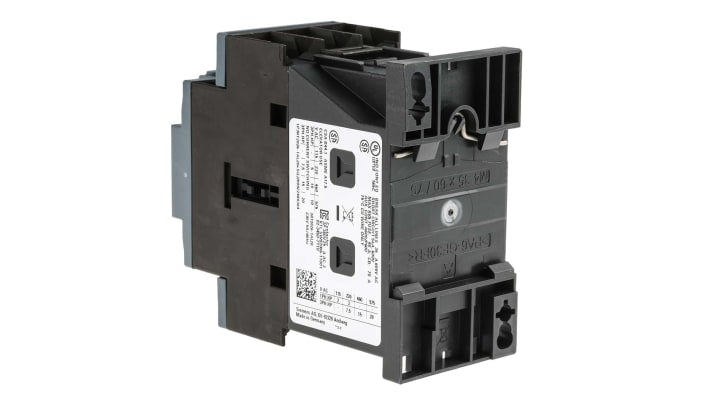

Il relè di controllo Siemens 3RT2026-1AL20 è progettato per il montaggio su guida DIN e offre un grado di protezione IP20. Questo dispositivo è parte della serie SIRIUS Innovation e consente di proteggere i contattori di commutazione e i circuiti motore collegati, interrompendo il circuito in caso di sovraccarico di corrente o calore. È in grado di gestire un carico nominale motore F.L.C. di 22 A e una corrente nominale di contatto di 40 A, con una tensione nominale di contatto di 690 V c.a. e una tensione di controllo di 230 V c.a.
Il relè opera in un range di temperatura da -25 °C a +60 °C, rendendolo adatto per ambienti difficili e posizioni ad alta altitudine fino a 2000 m sul livello del mare. La configurazione a tre poli consente il controllo simultaneo di tre motori. Le dimensioni del dispositivo sono 97 mm di larghezza, 45 mm di lunghezza e 85 mm di profondità. La resistenza alle sovratensioni è di 6 kV, e il tempo di apertura è di 16 ms, mentre il tempo di chiusura è di 40 ms.
Specifiche tecniche
| Carico nominale motore F.L.C. | 22 A |
| Corrente nominale contatto | 40 A |
| Range | SIRIUS |
| Configurazione polo | 3P |
| Serie | 3RT2 |
| Tipo di montaggio | Montaggio su guida DIN |
| Configurazione stato normale | 3 NO |
| Tipo terminale | Vite |
| Larghezza | 97mm |
| Numero di contatti ausiliari | 2 |
| Lunghezza | 45mm |
| Profondità | 85mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -25°C |
| Range di temperatura operativa | -25 → +60 °C |
| Tensione di controllo | 230 V c.a. |
| Tensione nominale contatto | 690 V c.a. |
- Carico nominale motore F.L.C.: 22 A
- Corrente nominale contatto: 40 A
- Range: SIRIUS
- Configurazione polo: 3P
- Serie: 3RT2
- Tipo di montaggio: Montaggio su guida DIN
- Configurazione stato normale: 3 NO
- Tipo terminale: Vite
- Larghezza: 97mm
- Numero di contatti ausiliari: 2
- Lunghezza: 45mm
- Profondità: 85mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -25°C
- Range di temperatura operativa: -25 → +60 °C
- Tensione di controllo: 230 V c.a.
- Tensione nominale contatto: 690 V c.a.
