Descrizione

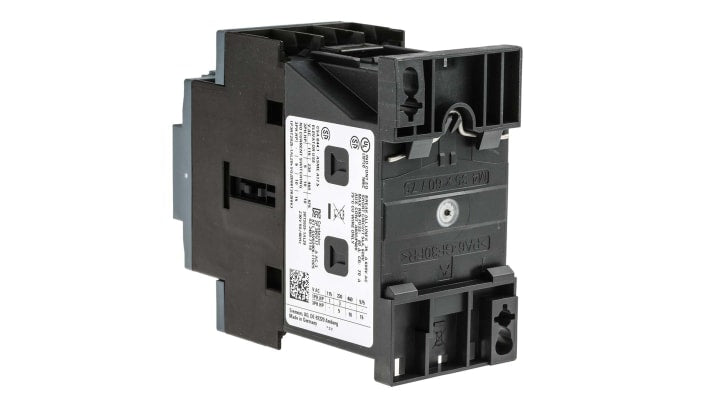

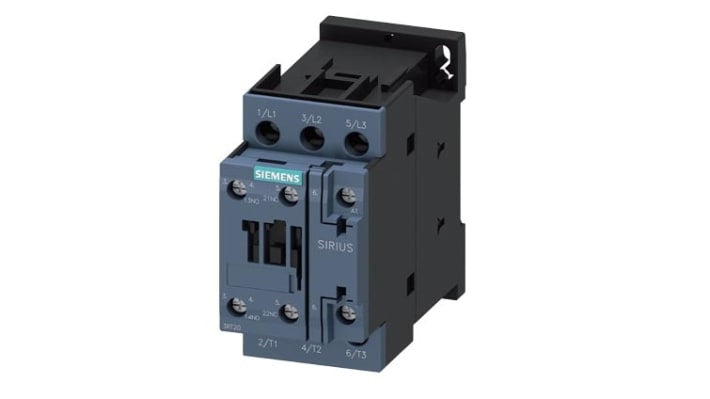

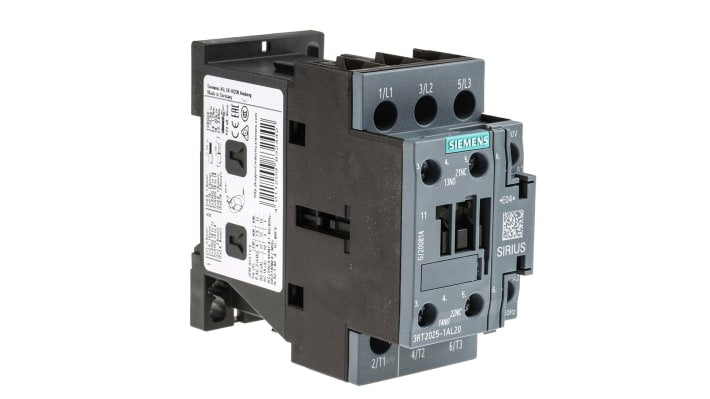

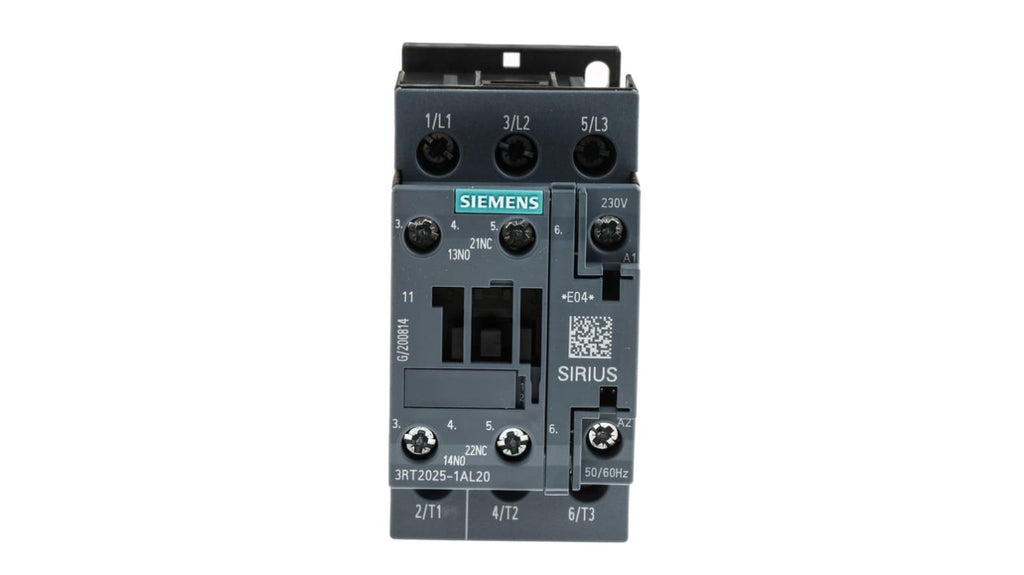

Il relè di controllo Siemens 3RT2025-1AL20 è un contattore progettato per la commutazione sicura di motori industriali, con una tensione d'esercizio di 690 V c.a. e una corrente nominale di contatto di 40 A. Questo dispositivo presenta una configurazione di 3 contatti normalmente aperti (3 NO) e un carico nominale motore F.L.C. di 17 A. La potenza nominale è di 7,5 kW, rendendolo adatto per applicazioni ad alto consumo di corrente.
Il contattore opera in un range di temperatura da -25 °C a +60 °C, garantendo prestazioni affidabili anche in condizioni ambientali difficili. Le dimensioni compatte di 85 mm (A) x 45 mm (L) x 97 mm (P) facilitano l'installazione in spazi ristretti. Il montaggio su guida DIN è semplice e non richiede utensili, mentre la vita utile meccanica arriva fino a 10 milioni di cicli di commutazione. La tensione di controllo è di 230 V c.a. e la tensione della bobina è di 7,9 VA. Il dispositivo è dotato di 2 contatti ausiliari e utilizza terminali a vite per una connessione sicura.
Specifiche tecniche
| Carico nominale motore F.L.C. | 17 A |
| Corrente nominale contatto | 40 A |
| Range | SIRIUS |
| Configurazione polo | 3P |
| Serie | 3RT2 |
| Tipo di montaggio | Montaggio su guida DIN |
| Potenza nominale | 7,5 kW |
| Configurazione stato normale | 3 NO |
| Tipo terminale | Vite |
| Numero di contatti ausiliari | 2 |
| Larghezza | 97mm |
| Profondità | 85mm |
| Lunghezza | 45mm |
| Minima temperatura operativa | -25°C |
| Massima temperatura operativa | +60°C |
| Range di temperatura operativa | -25 → +60 °C |
| Tensione nominale contatto | 690 V c.a. |
| Tensione di controllo | 230 V c.a. |
| Tensione bobina | 7,9 VA |
| Tensione di alimentazione | 230 V c.a. |
- Carico nominale motore F.L.C.: 17 A
- Corrente nominale contatto: 40 A
- Range: SIRIUS
- Configurazione polo: 3P
- Serie: 3RT2
- Tipo di montaggio: Montaggio su guida DIN
- Potenza nominale: 7,5 kW
- Configurazione stato normale: 3 NO
- Tipo terminale: Vite
- Numero di contatti ausiliari: 2
- Larghezza: 97mm
- Profondità: 85mm
- Lunghezza: 45mm
- Minima temperatura operativa: -25°C
- Massima temperatura operativa: +60°C
- Range di temperatura operativa: -25 → +60 °C
- Tensione nominale contatto: 690 V c.a.
- Tensione di controllo: 230 V c.a.
- Tensione bobina: 7,9 VA
- Tensione di alimentazione: 230 V c.a.
