Descrizione

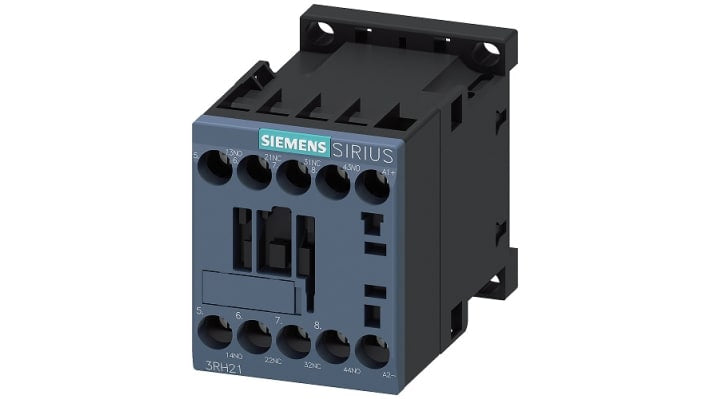

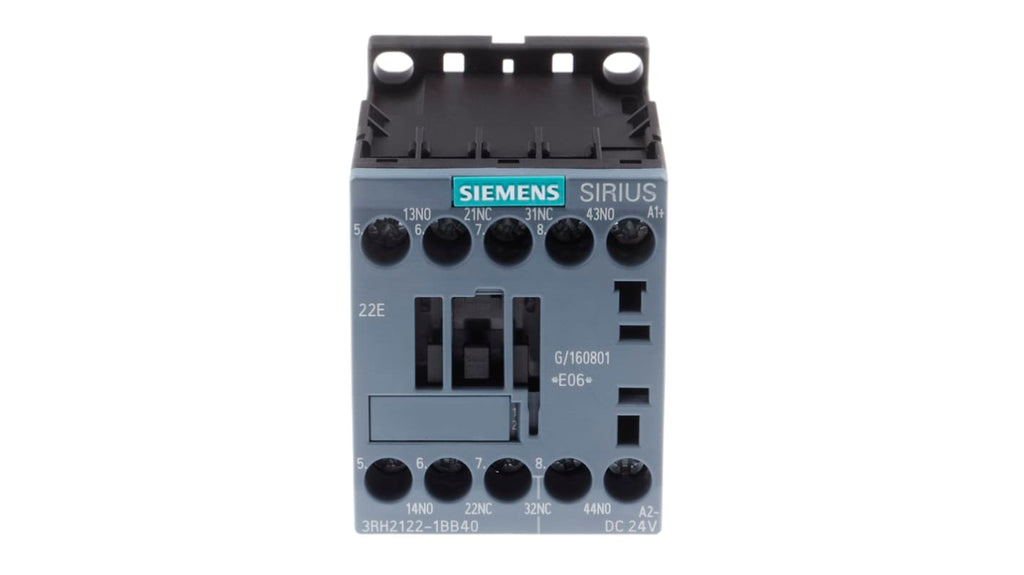

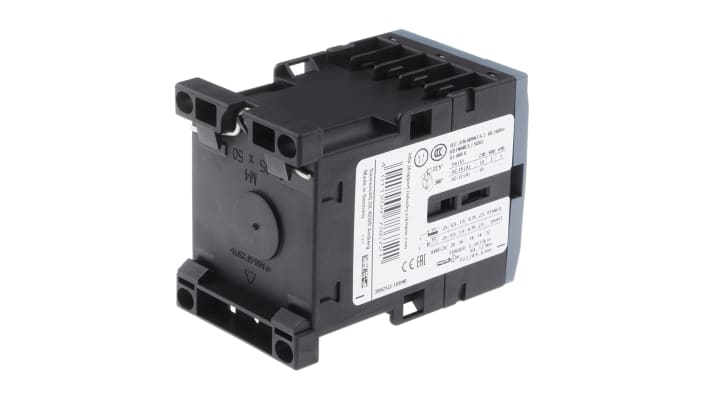

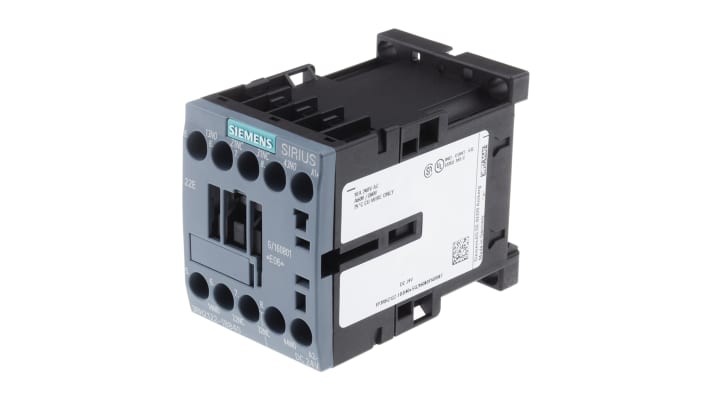

Il contattore Siemens, serie 3RH2, è un relè contattore progettato per accendere e spegnere in sicurezza motori elettrici. Dotato di una bobina a tensione continua di 24 V, supporta una corrente nominale di 10 A e una tensione nominale dei contatti di 690 V in corrente alternata, rendendolo adatto per applicazioni industriali pesanti. La configurazione include 4 poli con 2 contatti normalmente aperti (NO) e 2 normalmente chiusi (NC), oltre a 4 contatti ausiliari.
Il dispositivo opera in un ampio range di temperature, da -25 °C a +60 °C, e presenta una resistenza alle sovratensioni di 6 kV. La robustezza è garantita da una durata meccanica di 30 milioni di cicli di commutazione e un'affidabilità del contatto di 100 milioni di operazioni. Il grado di protezione IP20 assicura la protezione contro oggetti di dimensioni superiori a 12 mm. Il montaggio avviene su guida DIN da 35 mm, utilizzando viti o clip snap-on, con possibilità di rotazione fino a 180° su superfici verticali. Dimensioni: 57.5 mm (lunghezza), 45 mm (larghezza), 73 mm (profondità).
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 4 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 10 A |
| Range | SIRIUS Innovation |
| Serie | 3RH2 |
| Configurazione stato normale | 2 NO + 2 NC |
| Numero di contatti ausiliari | 4 |
| Tipo terminale | Vite |
| Lunghezza | 57.5mm |
| Larghezza | 45mm |
| Profondità | 73mm |
| Minima temperatura operativa | -25°C |
| Massima temperatura operativa | +60°C |
| Tipo di montaggio | Montaggio su guida DIN |
- Tensione bobina: 24 V c.c.
- Numero di poli: 4
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 10 A
- Range: SIRIUS Innovation
- Serie: 3RH2
- Configurazione stato normale: 2 NO + 2 NC
- Numero di contatti ausiliari: 4
- Tipo terminale: Vite
- Lunghezza: 57.5mm
- Larghezza: 45mm
- Profondità: 73mm
- Minima temperatura operativa: -25°C
- Massima temperatura operativa: +60°C
- Tipo di montaggio: Montaggio su guida DIN
