Descrizione

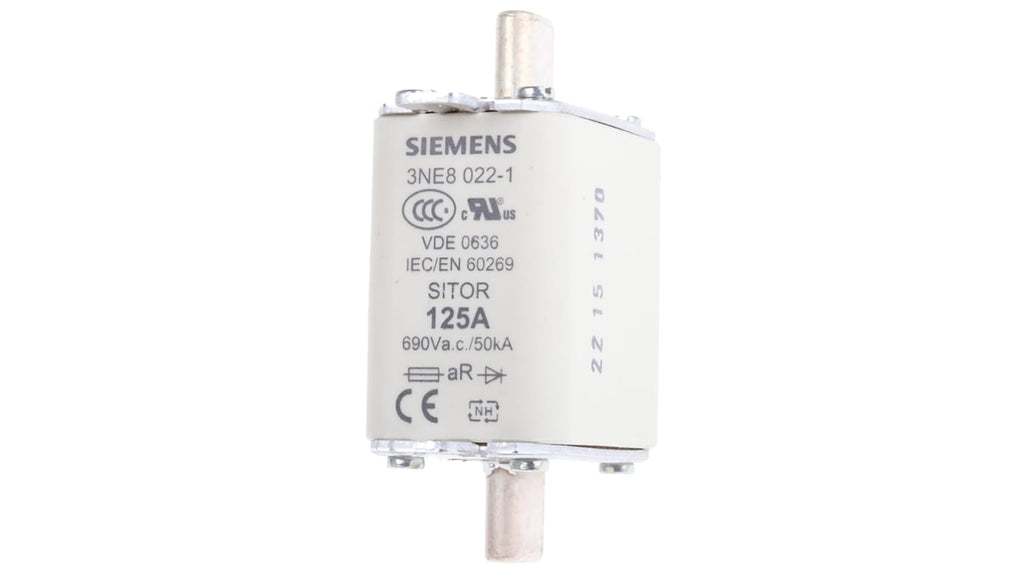

Il fusibile con linguette centrate Siemens, modello 3NE8022-1, è un fusibile SITOR della Serie 3NE8, progettato per la protezione di semiconduttori. Con un amperaggio di 125A e una dimensione fusibile NH00, questo dispositivo è conforme agli standard DIN 43620, IEC 60269-2-1 e VDE 0636. La tensione nominale è di 690V in corrente alternata.
Il fusibile è di tipo aR, garantendo una protezione parziale dei semiconduttori, ed è dotato di contatti a lama per l'installazione nelle basi fusibile NH o negli interruttori di distribuzione di carico. Le dimensioni del fusibile includono una lunghezza complessiva di 79mm, una lunghezza del corpo di 53mm, un'altezza di 48mm e uno spessore di 30mm. La larghezza della lama è di 6mm. Il fusibile presenta un'elevata capacità di rottura, assicurando una protezione efficace contro sovraccarichi e cortocircuiti. L'orientamento delle etichette è centrato.
Specifiche tecniche
| Amperaggio | 125A |
| Dimensione fusibile | NH00 |
| Tensione nominale | 690V ca |
| Standard fusibile | DIN 43620, IEC 60269-2-1, VDE 0636 |
| Categoria di applicazione | aR |
| Larghezza lama | 6mm |
| Elevata capacità di rottura | Sì |
| Lunghezza complessiva | 79mm |
| Tipo di etichetta | A lama |
| Lunghezza corpo | 53mm |
| Orientamento delle etichette | Centrato |
| Spessore corpo | 30mm |
| Altezza corpo | 48mm |
| Serie | 3NE |
- Amperaggio: 125A
- Dimensione fusibile: NH00
- Tensione nominale: 690V ca
- Standard fusibile: DIN 43620, IEC 60269-2-1, VDE 0636
- Categoria di applicazione: aR
- Larghezza lama: 6mm
- Elevata capacità di rottura: Sì
- Lunghezza complessiva: 79mm
- Tipo di etichetta: A lama
- Lunghezza corpo: 53mm
- Orientamento delle etichette: Centrato
- Spessore corpo: 30mm
- Altezza corpo: 48mm
- Serie: 3NE
