Descrizione

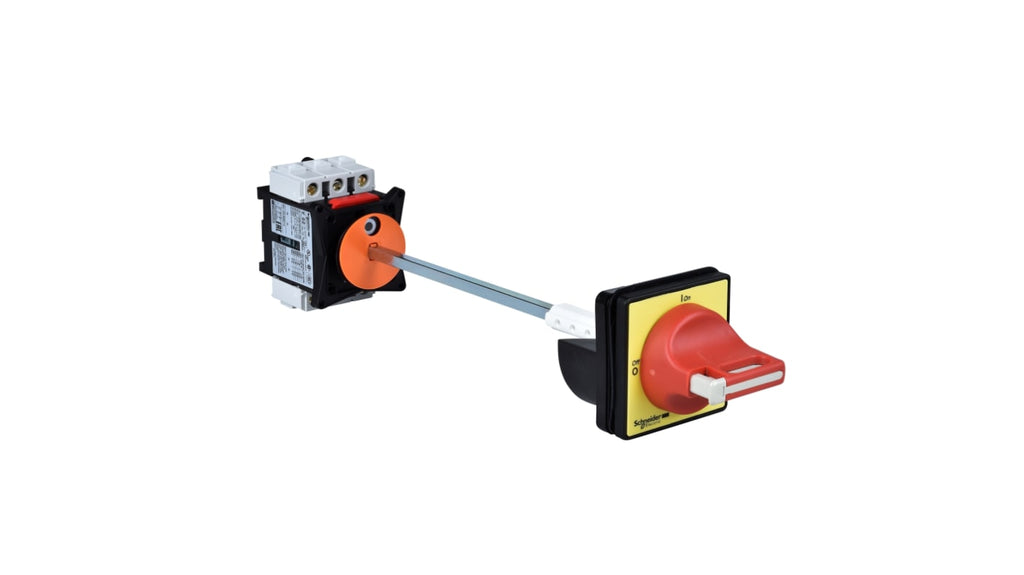

Il sezionatore Schneider Electric VCCD1 della serie VARIO è progettato per applicazioni di commutazione di motori, con una configurazione a 3 poli e una corrente massima di 32A. Questo dispositivo è in grado di operare a una tensione nominale di 690V e ha una potenza nominale di 11kW. La sua costruzione consente il montaggio sul retro di un contenitore, con una distanza tra la parte posteriore e lo sportello compresa tra 300 e 330mm.
Il grado di protezione IP65 garantisce un'elevata resistenza agli agenti esterni. La maniglia rossa è dotata di una piastra anteriore gialla di dimensioni 60x60mm e consente il bloccaggio con lucchetti (fino a 3, da ordinare separatamente). Le dimensioni del sezionatore sono 252mm di lunghezza, 60mm di larghezza e 60mm di profondità. È progettato per operare in un intervallo di temperatura da -20°C a +50°C. Il tipo terminale è a vite e il dispositivo è privo di mercurio.
Specifiche tecniche
| Numero di poli | 3P |
| Corrente massima | 32A |
| Protezione IP | IP65 |
| Potenza nominale | 11kW |
| Tensione nominale | 690V |
| Colore maniglia | Rosso |
| Serie | VARIO |
| Range | TeSys |
| Numero modello | VCCD1 |
| In allegato / Non chiuso | Non-chiuso |
| Lunghezza | 252mm |
| Larghezza | 60mm |
| Profondità | 60mm |
| Configurazione corsa | 3P |
| Massima temperatura operativa | +50°C |
| Minima temperatura operativa | -20°C |
| Tipo terminale | A vite |
- Numero di poli: 3P
- Corrente massima: 32A
- Protezione IP: IP65
- Potenza nominale: 11kW
- Tensione nominale: 690V
- Colore maniglia: Rosso
- Serie: VARIO
- Range: TeSys
- Numero modello: VCCD1
- In allegato / Non chiuso: Non-chiuso
- Lunghezza: 252mm
- Larghezza: 60mm
- Profondità: 60mm
- Configurazione corsa: 3P
- Massima temperatura operativa: +50°C
- Minima temperatura operativa: -20°C
- Tipo terminale: A vite
