Descrizione

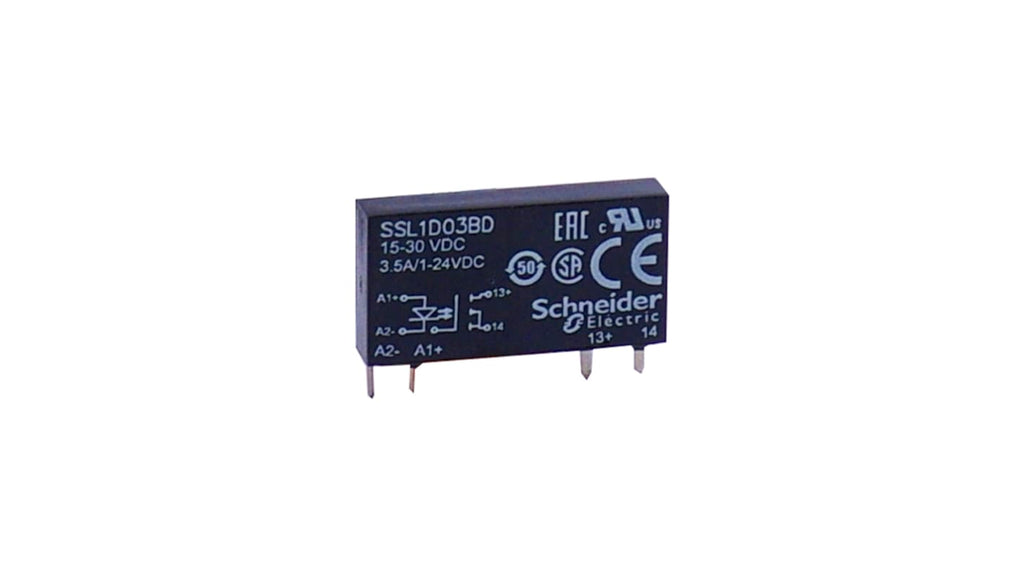

Relè a stato solido per circuito stampato, 3,5 A, 24 V c.c., SPST. Montaggio diretto su PCB, design compatto 28 x 5 x 15 mm. Tensione di controllo 15-30 V c.c., corrente minima di carico 0,001 A, tempo di attivazione 0,35 ms. Resistente a urti e vibrazioni, temperatura di esercizio -20 a +80°C. Standard CE, CSA, UL. Uscita MOSFET, relè monofase.
Specifiche tecniche
| Corrente di carico massima | 3,5 A |
| Tipo di montaggio | Montaggio su circuito stampato |
| Tensione di carico massima | 24 V c.c. |
| Tensione minima di carico | 1 V c.c. |
| Tensione di controllo massima | 30 V c.c. |
| Tensione minima di controllo | 15 V c.c. |
| Tipo switching | c.c. |
| Gamma tensione di controllo | 15 → 30 V c.c. |
| Corrente minima di carico | 0,001 A |
| Numero di poli | 1 |
| Configurazione contatto | SPST |
| Tipo di terminale | Pin per circuito stampato |
| Uscita | MOSFET |
| Tipo di relè | Monofase |
| Serie | Harmony Relay |
| Tempo max. di attivazione | 0,35ms |
| Gamma di tensione di carico | 1 → 24V cc |
| Dimensioni | 28 x 5 x 15mm |
| Standard soddisfatti | CE, CSA, UL |
| Altezza | 15mm |
| Corrente di dispersione | 0,001 mA |
| Caratteristiche speciali | Relè d'interfaccia sottili SSL con terminali per circuito stampato, montati su connettori femmina c.a./c.c. universali, circuito di protezione diodo incorporato e indicatore LED |
| Capacità | 1.5pF |
| Temperatura di esercizio | -20 → +80°C |
| Lunghezza | 28mm |
| Profondità | 5mm |
- Corrente di carico massima: 3,5 A
- Tipo di montaggio: Montaggio su circuito stampato
- Tensione di carico massima: 24 V c.c.
- Tensione minima di carico: 1 V c.c.
- Tensione di controllo massima: 30 V c.c.
- Tensione minima di controllo: 15 V c.c.
- Tipo switching: c.c.
- Gamma tensione di controllo: 15 → 30 V c.c.
- Corrente minima di carico: 0,001 A
- Numero di poli: 1
- Configurazione contatto: SPST
- Tipo di terminale: Pin per circuito stampato
- Uscita: MOSFET
- Tipo di relè: Monofase
- Serie: Harmony Relay
- Tempo max. di attivazione: 0,35ms
- Gamma di tensione di carico: 1 → 24V cc
- Dimensioni: 28 x 5 x 15mm
- Standard soddisfatti: CE, CSA, UL
- Altezza: 15mm
- Corrente di dispersione: 0,001 mA
- Caratteristiche speciali: Relè d'interfaccia sottili SSL con terminali per circuito stampato, montati su connettori femmina c.a./c.c. universali, circuito di protezione diodo incorporato e indicatore LED
- Capacità: 1.5pF
- Temperatura di esercizio: -20 → +80°C
- Lunghezza: 28mm
- Profondità: 5mm
