Maggiori dettagli
Descrizione

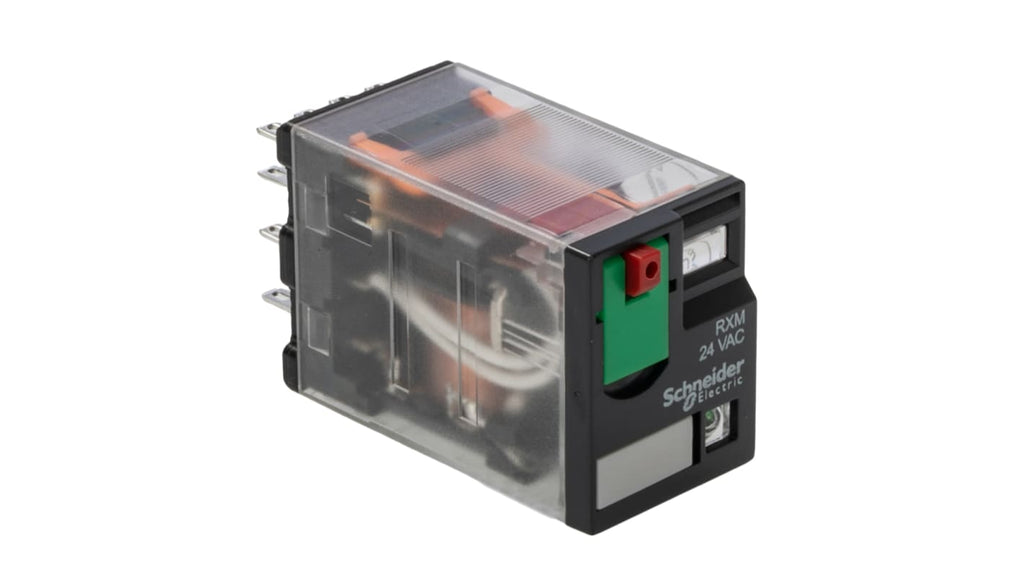

Il relè di potenza Schneider Electric serie Harmony Relay RXM è un dispositivo elettromeccanico progettato per applicazioni industriali. Con una configurazione di contatti 4PDT e una tensione della bobina di 24V CA, questo relè offre versatilità e affidabilità. È in grado di gestire una potenza di commutazione massima di 1,5 kVA (CA) e 168 W (CC), con una corrente di commutazione di 8A. La resistenza della bobina è di 180Ω e la potenza della bobina è di 1,2W.
Il relè presenta un design compatto con dimensioni di 21mm in lunghezza, 47.7mm in profondità e 27mm in altezza. È progettato per operare in un intervallo di temperatura da -40°C a +55°C. La struttura robusta e il materiale di contatto in lega d'argento garantiscono una vita utile di 100.000 cicli. Il montaggio è di tipo a innesto, con un isolamento bobina-contatto di 2kV AC. Questo prodotto soddisfa vari standard di conformità, tra cui CE, CSA, e RoHS.
Specifiche tecniche
| Tensione bobina | 24V ca |
| Configurazione contatto | 4PDT |
| Tipo di montaggio | A innesto |
| Corrente di commutazione | 8A |
| Numero di poli | 4 |
| Bistabile | No |
| Tipo di terminale | A innesto |
| Tensione di commutazione massima CA | 250V |
| Tensione di commutazione massima CC | 250V |
| Lunghezza | 21mm |
| Resistenza bobina | 180Ω |
| Potenza bobina | 1.2W |
| Materiale contatto | Lega di argento |
| Vita | 100000 cicli |
| Serie | Harmony Relay RXM |
| Standard soddisfatti | CE, CSA, EN/IEC, GOST, Lloyd's, REACH, Conformità RoHS, UL |
| Profondità | 47.7mm |
| Isolamento bobina - contatto | 2kV ac |
| Minima temperatura operativa | -40°C |
| Altezza | 27mm |
| Massima temperatura operativa | +55°C |
| Potenza di commutazione massima CA | 1,5 kVA |
| Potenza di commutazione massima CC | 168 W |
- Tensione bobina: 24V ca
- Configurazione contatto: 4PDT
- Tipo di montaggio: A innesto
- Corrente di commutazione: 8A
- Numero di poli: 4
- Bistabile: No
- Tipo di terminale: A innesto
- Tensione di commutazione massima CA: 250V
- Tensione di commutazione massima CC: 250V
- Lunghezza: 21mm
- Resistenza bobina: 180Ω
- Potenza bobina: 1.2W
- Materiale contatto: Lega di argento
- Vita: 100000 cicli
- Serie: Harmony Relay RXM
- Standard soddisfatti: CE, CSA, EN/IEC, GOST, Lloyd's, REACH, Conformità RoHS, UL
- Profondità: 47.7mm
- Isolamento bobina - contatto: 2kV ac
- Minima temperatura operativa: -40°C
- Altezza: 27mm
- Massima temperatura operativa: +55°C
- Potenza di commutazione massima CA: 1,5 kVA
- Potenza di commutazione massima CC: 168 W
