Maggiori dettagli
Descrizione

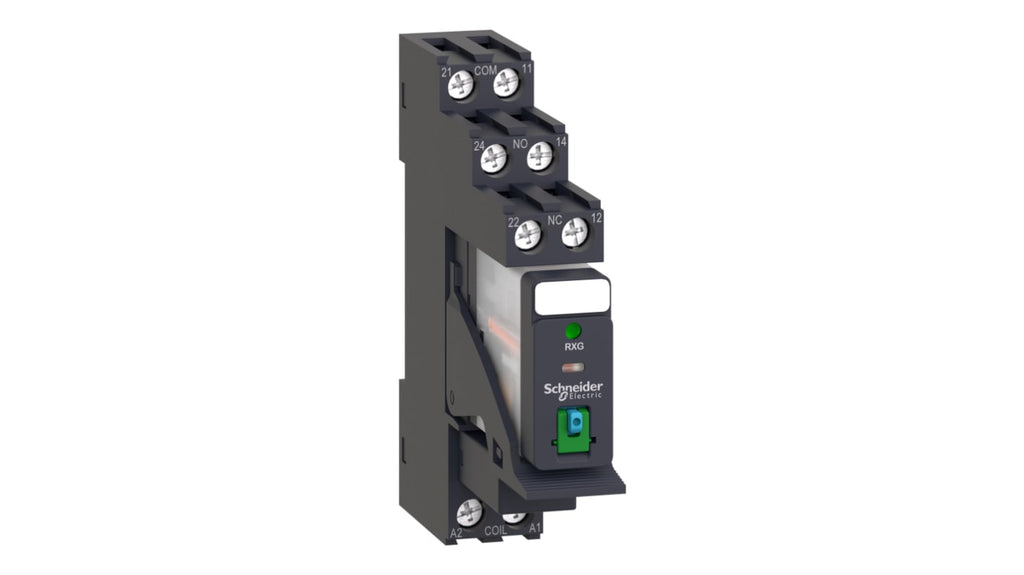

Il relè d'interfaccia Schneider Electric della serie Harmony Relay RXG, modello RXG22BDPV, è progettato per applicazioni industriali con una tensione della bobina di 24 V CC e una configurazione dei contatti DPDT. Questo dispositivo è montabile su guida DIN, facilitando l'installazione in vari contesti. La corrente nominale di carico è di 5A, con una tensione di commutazione massima di 250 V, garantendo un funzionamento efficiente.
Il relè presenta indicatori LED per una chiara visualizzazione dello stato operativo e un pulsante di test bloccabile per una verifica comoda. I contatti sono realizzati in lega d'argento, assicurando maggiore affidabilità. Con un'elevata durata meccanica ed elettrica, il dispositivo è adatto per l'uso in pannelli di controllo dell'automazione industriale e circuiti logici a relè.
Le specifiche tecniche includono una profondità di 79.6 mm, un'altezza di 72 mm e una lunghezza di 15.6 mm. Il relè opera in un range di temperatura da -40 °C a +70 °C e soddisfa gli standard CSA e UL. La resistenza di controllo è di 100 mΩ.
Specifiche tecniche
| Tensione bobina | 24V cc |
| Configurazione contatto | DPDT |
| Tipo di montaggio | Guida DIN |
| Corrente di carico | 5A |
| Tensione in ingresso massima | 24V cc |
| Tensione minima in ingresso | 24V |
| Tensione di switching | 250V |
| Profondità | 79.6mm |
| Altezza | 72mm |
| Lunghezza | 15.6mm |
| Serie | Harmony Relay RXG |
| Materiale contatto | Lega di argento |
| Standard soddisfatti | CSA, UL |
| Accessorio | Relè d'interfaccia |
| Gamma tensione in ingresso | 24V cc |
| Tipo di relè | Relè di interfaccia |
| Resistenza di controllo | 100mΩ |
| Massima temperatura operativa | +70°C |
| Minima temperatura operativa | -40°C |
| Temperatura di esercizio | -40 → +70°C |
- Tensione bobina: 24V cc
- Configurazione contatto: DPDT
- Tipo di montaggio: Guida DIN
- Corrente di carico: 5A
- Tensione in ingresso massima: 24V cc
- Tensione minima in ingresso: 24V
- Tensione di switching: 250V
- Profondità: 79.6mm
- Altezza: 72mm
- Lunghezza: 15.6mm
- Serie: Harmony Relay RXG
- Materiale contatto: Lega di argento
- Standard soddisfatti: CSA, UL
- Accessorio: Relè d'interfaccia
- Gamma tensione in ingresso: 24V cc
- Tipo di relè: Relè di interfaccia
- Resistenza di controllo: 100mΩ
- Massima temperatura operativa: +70°C
- Minima temperatura operativa: -40°C
- Temperatura di esercizio: -40 → +70°C
