Descrizione

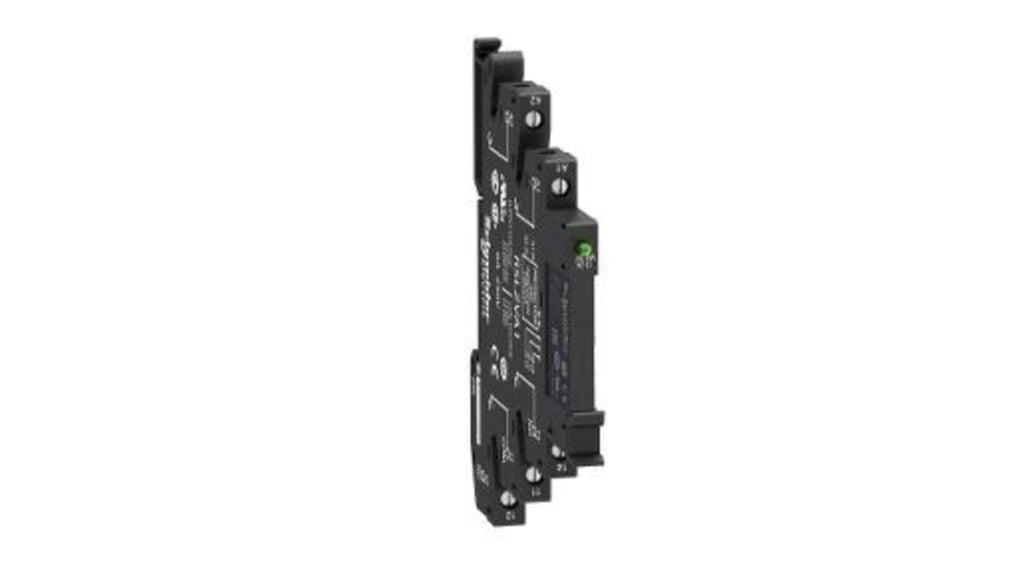

Il relè d'interfaccia Schneider Electric serie Harmony Relay RSL1PVBU è progettato per garantire una commutazione sicura tra il sistema di controllo e le apparecchiature. Con una tensione di bobina di 24V cc e una configurazione contatto SPDT, questo dispositivo offre una corrente di carico di 6 A a 250 V ac. La resistenza di controllo è di 3390 Ω, mentre la tensione minima in ingresso è di 21.6V ca/cc e la massima è di 28.8V ca/cc. Il relè ha dimensioni compatte di 6.2 x 78.7 x 96 mm e si monta facilmente su guida DIN da 35 mm. È in grado di operare in un intervallo di temperature da -40 °C a +85 °C, con un tempo di attivazione di 5 ms. La vita meccanica è di 10.000.000 cicli, mentre quella elettrica è di 60.000 cicli. Il dispositivo è dotato di contatti in lega d'argento, terminali a vite e LED per il monitoraggio visivo dello stato. Standard soddisfatti: CSA, EAC, EN/IEC, UL.
Specifiche tecniche
| Tensione bobina | 24V cc |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Corrente di carico | 6 A @ 250 V ac |
| Tensione minima in ingresso | 21.6V ca/cc |
| Tensione in ingresso massima | 28.8V ca/cc |
| Tensione di carico | 12V |
| Tipo di terminale | Vite |
| Tensione di switching | 277V |
| Profondità | 78.7mm |
| Altezza | 96mm |
| Lunghezza | 6.2mm |
| Serie | Harmony Relay RSL |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 6A |
| Temperatura di esercizio | -40 → +85°C |
| Accessorio | Relè sottile a innesto |
| Vita | 10000000 cicli (meccanici), 60000 cicli (elettrici) |
| Resistenza di controllo | 3390Ω |
| Dimensioni | 6.2 x 78.7 x 96mm |
| Gamma tensione in ingresso | 21.6 → 28.8V ca/cc |
| Standard soddisfatti | CSA, Certificazione EAC, EN/IEC, EN/IEC 60068-2-6, UL, Certificazione UL |
| Classificazione di commutazione relè | Relè a innesto d'interfaccia |
| Caratteristiche speciali | Relè sottile montato su connettore femmina a vite con LED e circuito di protezione |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +85°C |
| Tempo di attivazione | 5ms |
- Tensione bobina: 24V cc
- Configurazione contatto: SPDT
- Tipo di montaggio: Guida DIN
- Corrente di carico: 6 A @ 250 V ac
- Tensione minima in ingresso: 21.6V ca/cc
- Tensione in ingresso massima: 28.8V ca/cc
- Tensione di carico: 12V
- Tipo di terminale: Vite
- Tensione di switching: 277V
- Profondità: 78.7mm
- Altezza: 96mm
- Lunghezza: 6.2mm
- Serie: Harmony Relay RSL
- Materiale contatto: Lega di argento
- Corrente in ingresso: 6A
- Temperatura di esercizio: -40 → +85°C
- Accessorio: Relè sottile a innesto
- Vita: 10000000 cicli (meccanici), 60000 cicli (elettrici)
- Resistenza di controllo: 3390Ω
- Dimensioni: 6.2 x 78.7 x 96mm
- Gamma tensione in ingresso: 21.6 → 28.8V ca/cc
- Standard soddisfatti: CSA, Certificazione EAC, EN/IEC, EN/IEC 60068-2-6, UL, Certificazione UL
- Classificazione di commutazione relè: Relè a innesto d'interfaccia
- Caratteristiche speciali: Relè sottile montato su connettore femmina a vite con LED e circuito di protezione
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +85°C
- Tempo di attivazione: 5ms
