Maggiori dettagli
Descrizione

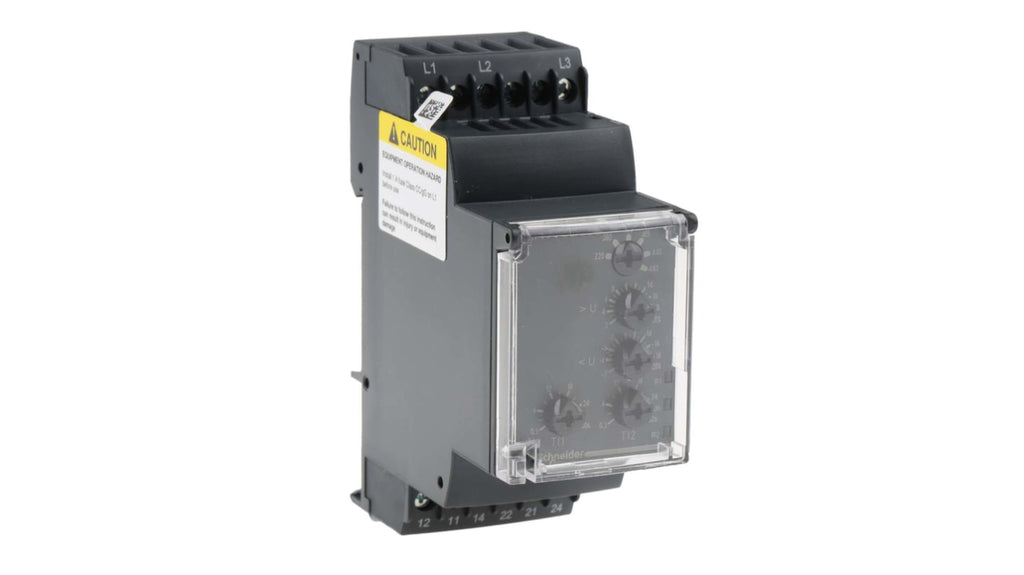

Il Relè di monitoraggio Tensione Schneider Electric RM35UB330 della serie Harmony Control è un dispositivo di controllo per alimentazioni trifase, progettato per monitorare le sequenze delle fasi L1, L2 e L3. Questo relè consente il monitoraggio della perdita totale, dell'asimmetria, delle sovratensioni e delle sottotensioni di una o più fasi, con regolazioni indipendenti. In caso di anomalia nella tensione, il relè si apre al termine del ritardo impostato dall'utente, che può variare da 0,3 a 30 secondi.
Il dispositivo ha una gamma di sensibilità alla tensione compresa tra 194 e 528V ca e presenta una configurazione di contatto DPDT. È dotato di un coperchio anteriore trasparente incernierato e di un potenziometro per la selezione delle tensioni tra le fasi. La visualizzazione dello stato di uscita avviene tramite LED.
Il montaggio è previsto su guida DIN e le dimensioni del relè sono 72 x 35 x 90 mm, con una temperatura operativa che varia da -20°C a +50°C. Il tipo di terminale è a vite e il dispositivo è conforme agli standard NF EN 60255-6 e IEC 60255-6, con autorizzazioni UL, CSA, GL, C-Tick e GOST.
Specifiche tecniche
| Applicazione di controllo | Tensione |
| Fase elettrica | 3 |
| Gamma di sensibilità alla tensione | 194 → 528V ca |
| Configurazione contatto | DPDT |
| Sensibilità alla tensione | Assenza del neutro, Sovratensione e sottotensione fase-neutro, Sovratensione e sottotensione fase-fase |
| Tipo di montaggio | Guida DIN |
| Ritardo | 0.3 → 30s |
| Serie | Harmony Control |
| Lunghezza | 72mm |
| Minima temperatura operativa | -20°C |
| Larghezza | 35mm |
| Massima temperatura operativa | +50°C |
| Dimensioni | 72 x 35 x 90mm |
| Altezza | 90mm |
| Temperatura di esercizio | +50°C |
| Tensione minima rilevata | 194V ca |
| Tipo di terminale | Vite |
| Tensione massima rilevata | 528V ca |
- Applicazione di controllo: Tensione
- Fase elettrica: 3
- Gamma di sensibilità alla tensione: 194 → 528V ca
- Configurazione contatto: DPDT
- Sensibilità alla tensione: Assenza del neutro, Sovratensione e sottotensione fase-neutro, Sovratensione e sottotensione fase-fase
- Tipo di montaggio: Guida DIN
- Ritardo: 0.3 → 30s
- Serie: Harmony Control
- Lunghezza: 72mm
- Minima temperatura operativa: -20°C
- Larghezza: 35mm
- Massima temperatura operativa: +50°C
- Dimensioni: 72 x 35 x 90mm
- Altezza: 90mm
- Temperatura di esercizio: +50°C
- Tensione minima rilevata: 194V ca
- Tipo di terminale: Vite
- Tensione massima rilevata: 528V ca
