Descrizione

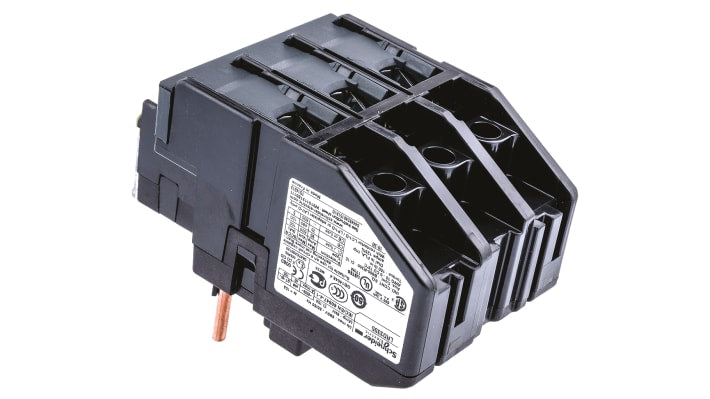

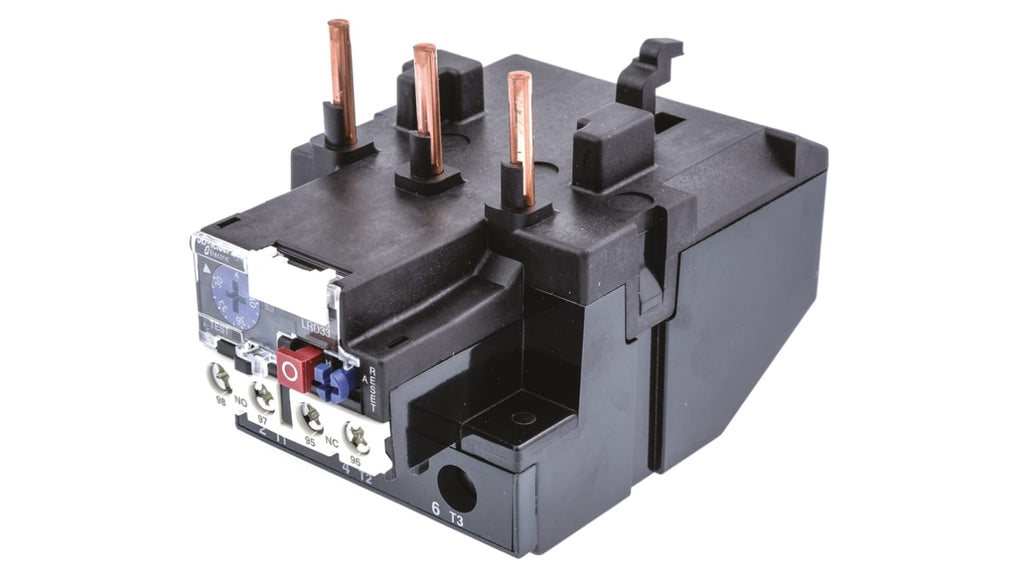

Il relè di sovraccarico termico tripolare Schneider Electric LRD3355 è progettato per proteggere i circuiti in corrente alternata da sovraccarichi, guasti di fase, lunghi tempi di avviamento e stallo prolungato del motore. Questo dispositivo presenta una configurazione di contatti di 1 NO + 1 NC e un carico nominale motore F.L.C. compreso tra 30 e 40 A, con una corrente nominale di contatto di 40 A.

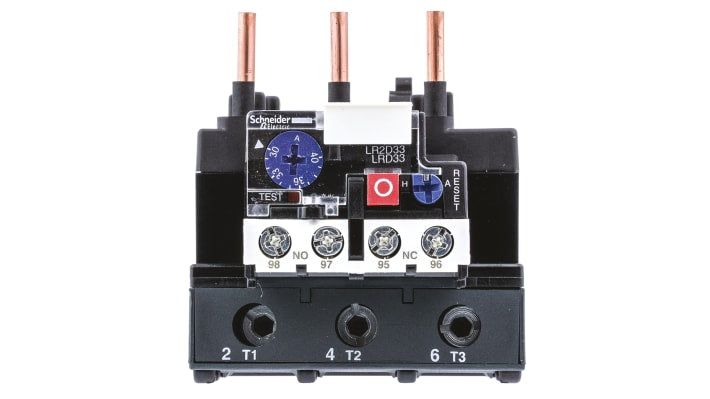

Il relè è dotato di un quadrante di impostazione regolabile, pulsante di verifica, pulsante di arresto e un indicatore di innesco. Il metodo di reset è sia manuale che automatico. La tensione di isolamento è di 600 V, mentre la tensione massima applicabile è di 6 kV.
Le dimensioni del relè sono 236 mm in lunghezza, 123 mm in profondità e 55 mm in larghezza. È progettato per operare in un range di temperatura da -20 °C a +60 °C. Il montaggio può avvenire direttamente sotto a contattori tripolari o in modo autonomo su guida DIN. La tensione nominale del contatto è di 690 V in corrente alternata.
Specifiche tecniche
| Carico nominale motore F.L.C. | 30 → 40 A |
| Corrente nominale contatto | 40 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LRD |
| Tipo di montaggio | Contattore diretto |
| Configurazione stato normale | 1 NO + 1 NC |
| Tipo terminale | Vite |
| Metodo di reset | Automatico, manuale |
| Larghezza | 55mm |
| Numero di contatti ausiliari | 2 |
| Profondità | 123mm |
| Lunghezza | 236mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione nominale contatto | 690 V c.a. |
- Carico nominale motore F.L.C.: 30 → 40 A
- Corrente nominale contatto: 40 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LRD
- Tipo di montaggio: Contattore diretto
- Configurazione stato normale: 1 NO + 1 NC
- Tipo terminale: Vite
- Metodo di reset: Automatico, manuale
- Larghezza: 55mm
- Numero di contatti ausiliari: 2
- Profondità: 123mm
- Lunghezza: 236mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione nominale contatto: 690 V c.a.
