Descrizione

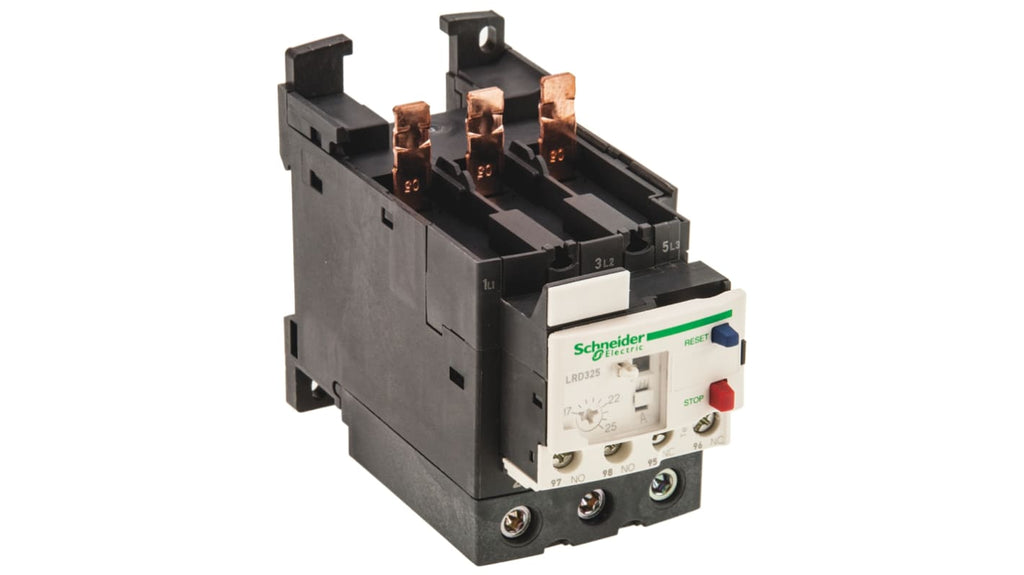

Il relè di sovraccarico termico tripolare Schneider Electric LRD325 è progettato per proteggere i circuiti in corrente alternata da sovraccarichi, guasti di fase, lunghi tempi di avviamento e stallo prolungato del motore. Questo dispositivo presenta una configurazione di contatti di 1 NO + 1 NC e un carico nominale motore F.L.C. compreso tra 17 e 25 A, con una corrente nominale del contatto di 25 A.
Il relè è dotato di un quadrante di impostazione regolabile, pulsante di verifica, pulsante di arresto e opzioni di ripristino manuale o automatico, oltre a un indicatore di innesco. La copertura è sigillabile per garantire la protezione del dispositivo.
Il montaggio può avvenire direttamente sotto a contattori tripolari o in modo autonomo su guida DIN. Le dimensioni del relè sono 55 mm di larghezza, 70 mm di lunghezza e 116 mm di profondità. È operativo in un range di temperatura da -20 °C a +60 °C e ha una tensione di isolamento di 600 V, con una tensione massima applicabile di 6 kV.
Specifiche tecniche
| Carico nominale motore F.L.C. | 17 → 25 A |
| Corrente nominale contatto | 25 A |
| Range | TeSys D |
| Serie | LRD |
| Tipo di montaggio | Montaggio su guida DIN |
| Configurazione stato normale | 1 NO + 1 NC |
| Tipo terminale | Vite |
| Numero di contatti ausiliari | 2 |
| Larghezza | 55mm |
| Lunghezza | 70mm |
| Profondità | 116mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione nominale contatto | 1 kV c.a. |
- Carico nominale motore F.L.C.: 17 → 25 A
- Corrente nominale contatto: 25 A
- Range: TeSys D
- Serie: LRD
- Tipo di montaggio: Montaggio su guida DIN
- Configurazione stato normale: 1 NO + 1 NC
- Tipo terminale: Vite
- Numero di contatti ausiliari: 2
- Larghezza: 55mm
- Lunghezza: 70mm
- Profondità: 116mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione nominale contatto: 1 kV c.a.
