Descrizione

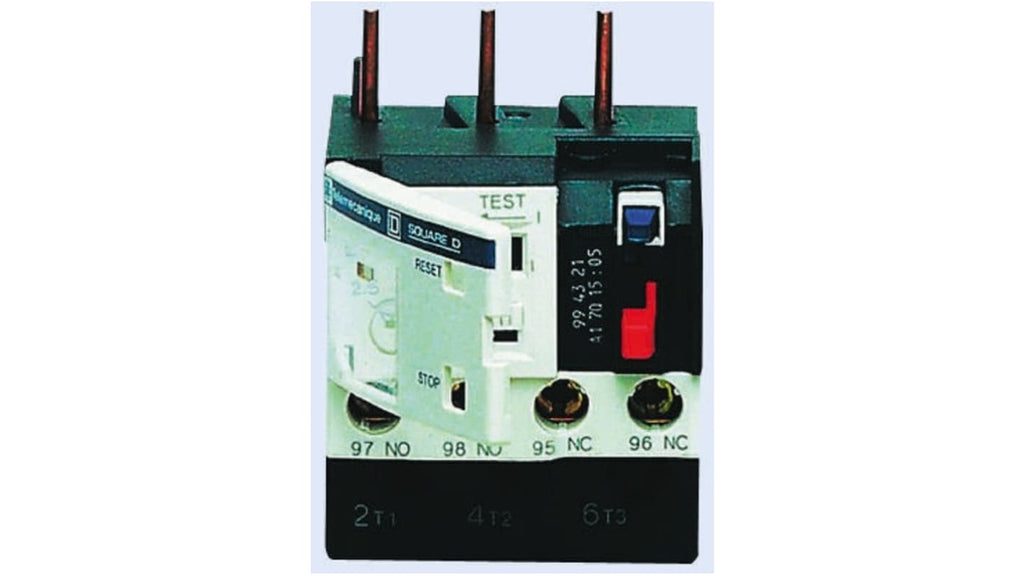

Relè di sovraccarico termico tripolari, progettato per proteggere circuiti in c.a., carico FLC 12 a 18 A, corrente nominale contatto 18 A, configurazione 1 NO + 1 NC, montaggio su guida DIN, quadrante di impostazione regolabile, pulsante di verifica e arresto, ripristino manuale/automatico, indicatore innesco, copertura sigillabile, dimensioni 55 mm x 116 mm x 70 mm, temperatura operativa da -20 a +60 gradi Celsius, tensione di isolamento 600 V.
Specifiche tecniche
| Carico nominale motore F.L.C. | 12 → 18 A |
| Corrente nominale contatto | 18 A |
| Range | TeSys D |
| Serie | LRD |
| Tipo di montaggio | Montaggio su guida DIN |
| Configurazione stato normale | 1 NO + 1 NC |
| Tipo terminale | Vite |
| Numero di contatti ausiliari | 2 |
| Larghezza | 55mm |
| Profondità | 116mm |
| Lunghezza | 70mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione nominale contatto | 1 kV c.a. |
- Carico nominale motore F.L.C.: 12 → 18 A
- Corrente nominale contatto: 18 A
- Range: TeSys D
- Serie: LRD
- Tipo di montaggio: Montaggio su guida DIN
- Configurazione stato normale: 1 NO + 1 NC
- Tipo terminale: Vite
- Numero di contatti ausiliari: 2
- Larghezza: 55mm
- Profondità: 116mm
- Lunghezza: 70mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione nominale contatto: 1 kV c.a.
