Descrizione

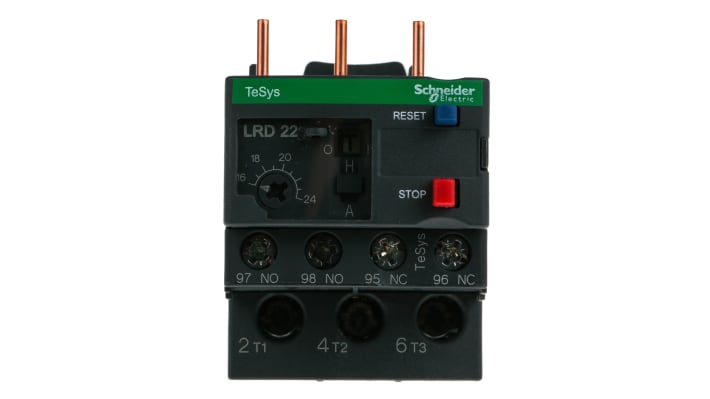

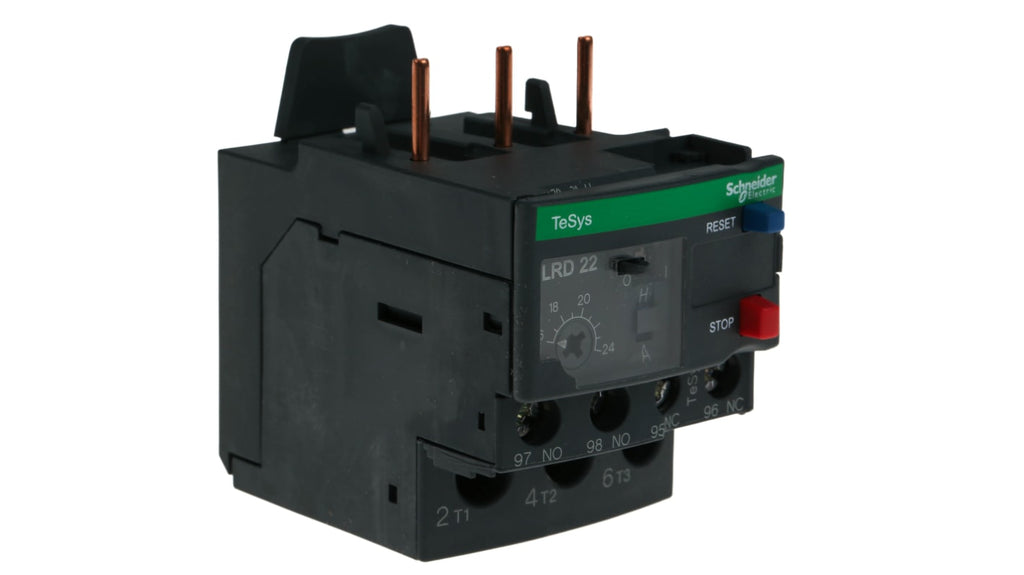

Il relè di sovraccarico termico Schneider Electric LRD22 è progettato per la protezione dei motori, intervenendo in caso di sovratensione, guasto di fase, lunghi tempi di avviamento e stallo prolungato. Questo dispositivo è configurato con 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), supportando un carico nominale di 16 → 24 A e una corrente nominale di contatto di 24 A. La tensione nominale d'esercizio è di 690 V c.a. con una frequenza operativa di 0...400 Hz.
Il relè presenta un'ampia gamma di temperature operative, da -20 °C a +60 °C, e un grado di protezione IP20. È dotato di un selettore di impostazione regolabile, pulsanti di test e arresto, e un indicatore di innesco. La sua installazione è versatile, consentendo il montaggio diretto su contattori a tre poli o su guida DIN. Le dimensioni del relè sono 66 mm di lunghezza, 45 mm di larghezza e 70 mm di profondità. È certificato secondo gli standard ATEX e IEC, garantendo affidabilità in ambienti industriali.
Specifiche tecniche
| Carico nominale motore F.L.C. | 16 → 24 A |
| Corrente nominale contatto | 24 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LRD |
| Tipo di montaggio | Contattore diretto |
| Configurazione stato normale | 1 NO + 1 NC |
| Metodo di reset | Automatico, manuale |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Numero di contatti ausiliari | 2 |
| Profondità | 70mm |
| Lunghezza | 66mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione nominale contatto | 690 V c.a. |
| Tensione di alimentazione | 690 V c.a. |
- Carico nominale motore F.L.C.: 16 → 24 A
- Corrente nominale contatto: 24 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LRD
- Tipo di montaggio: Contattore diretto
- Configurazione stato normale: 1 NO + 1 NC
- Metodo di reset: Automatico, manuale
- Tipo terminale: Vite
- Larghezza: 45mm
- Numero di contatti ausiliari: 2
- Profondità: 70mm
- Lunghezza: 66mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione nominale contatto: 690 V c.a.
- Tensione di alimentazione: 690 V c.a.
