Descrizione

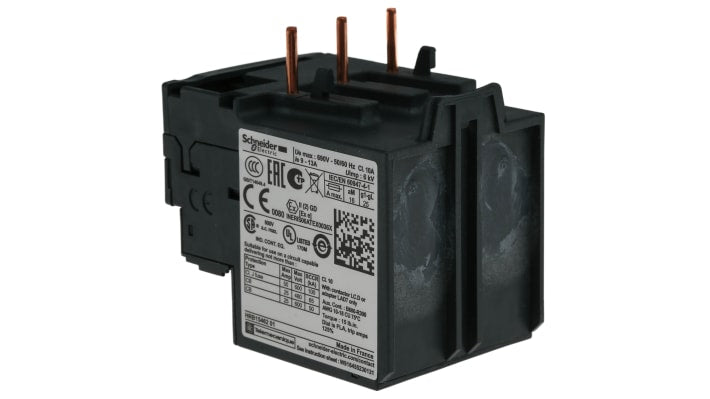

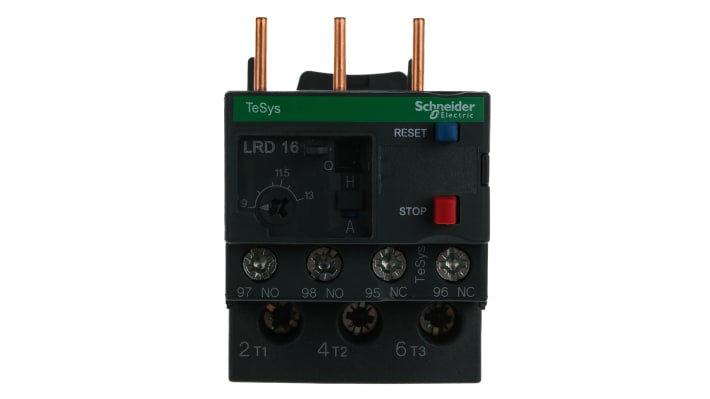

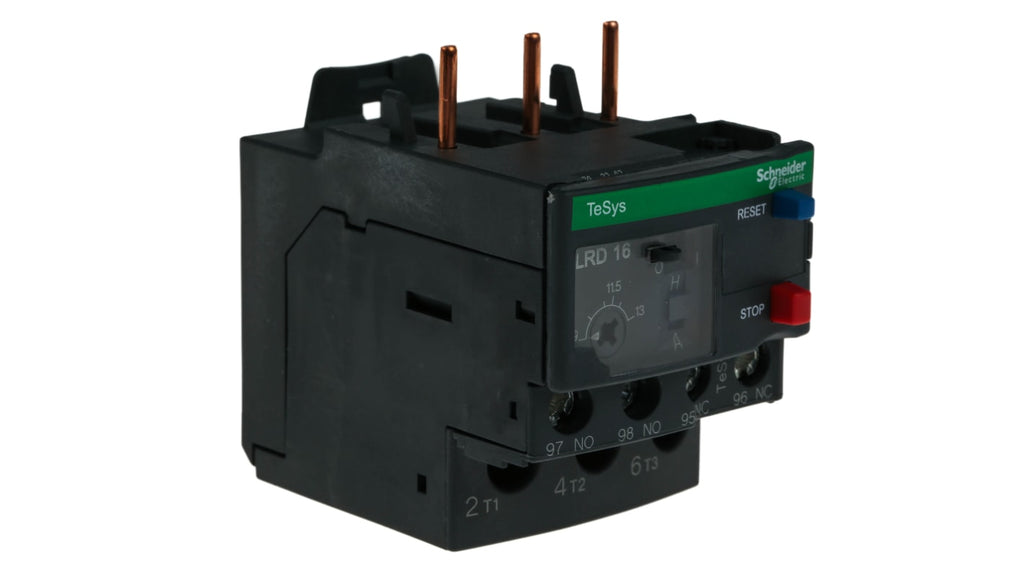

Il relè di sovraccarico termico Schneider Electric LRD16 è progettato per la protezione dei motori, gestendo carichi nominali da 9 a 13 A e una corrente nominale di contatto di 13 A. Questo dispositivo è configurato con 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), ed è compatibile con tensioni di alimentazione fino a 690 V c.a. La gamma TeSys offre una protezione termica regolabile e un'operatività in un range di temperatura da -20 °C a +60 °C.
Il relè presenta una larghezza di 45 mm, una profondità di 70 mm e una lunghezza di 66 mm. È dotato di un metodo di reset automatico e manuale, con due contatti ausiliari. La tensione nominale del contatto è di 690 V c.a., e il dispositivo è progettato per un'installazione diretta su contattori a tre poli. La protezione IP20 garantisce sicurezza contro il contatto con oggetti solidi fino a 12 mm. Certificato ATEX, il relè è conforme a vari standard internazionali, inclusi IEC 60947-4-1 e UL 508.
Specifiche tecniche
| Carico nominale motore F.L.C. | 9 → 13 A |
| Corrente nominale contatto | 13 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LRD |
| Tipo di montaggio | Contattore diretto |
| Potenza nominale | 6 kV |
| Configurazione stato normale | 1 NO + 1 NC |
| Tipo terminale | Vite |
| Metodo di reset | Automatico, manuale |
| Numero di contatti ausiliari | 2 |
| Larghezza | 45mm |
| Profondità | 70mm |
| Lunghezza | 66mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione nominale contatto | 690 V c.a. |
| Tensione di alimentazione | 690 V c.a. |
- Carico nominale motore F.L.C.: 9 → 13 A
- Corrente nominale contatto: 13 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LRD
- Tipo di montaggio: Contattore diretto
- Potenza nominale: 6 kV
- Configurazione stato normale: 1 NO + 1 NC
- Tipo terminale: Vite
- Metodo di reset: Automatico, manuale
- Numero di contatti ausiliari: 2
- Larghezza: 45mm
- Profondità: 70mm
- Lunghezza: 66mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione nominale contatto: 690 V c.a.
- Tensione di alimentazione: 690 V c.a.
