Descrizione

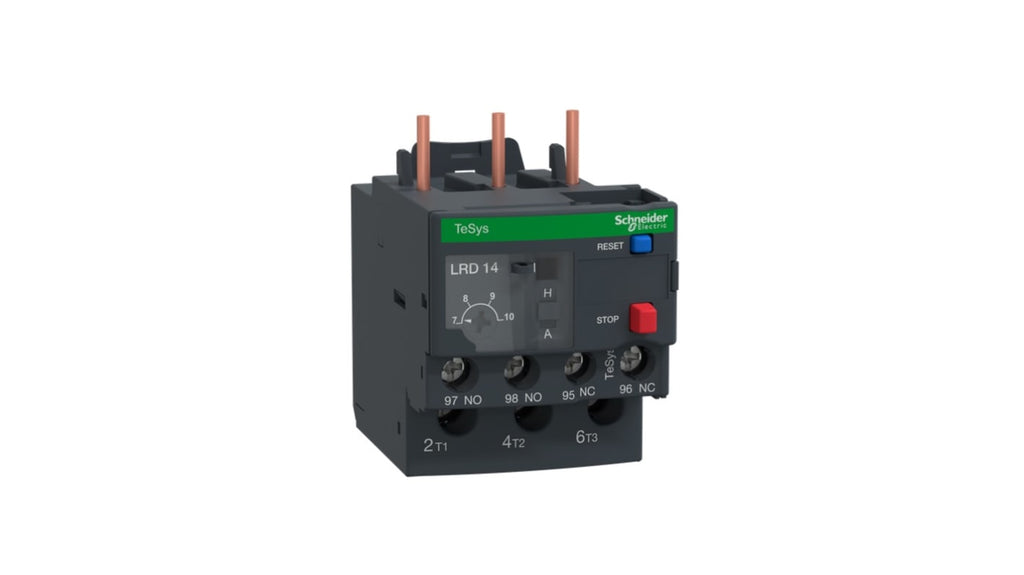

Il relè di sovraccarico Schneider Electric LRD14 è un dispositivo termico progettato per la protezione dei motori elettrici, con una gamma di carico nominale FLC da 7 a 10 A e una corrente nominale di contatto di 10 A. Questo relè è compatibile con tensioni di alimentazione fino a 690 V c.a. e offre un metodo di reset sia automatico che manuale. La configurazione include 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), con un totale di 2 contatti ausiliari.
Le dimensioni del relè sono 66 mm in lunghezza, 45 mm in larghezza e 70 mm in profondità, con un'operatività garantita in un range di temperatura da -20 °C a +60 °C. Il dispositivo è dotato di morsetti a vite per collegamenti sicuri e resiste a vibrazioni fino a 6 Gn. La protezione è conforme agli standard IEC 60068 e IP20, rendendolo adatto per applicazioni in settori come l'industria, l'infrastruttura e la costruzione.
Specifiche tecniche
| Carico nominale motore F.L.C. | 7 → 10 A |
| Corrente nominale contatto | 10 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LRD |
| Tipo di montaggio | Contattore diretto |
| Configurazione stato normale | 1 NO + 1 NC |
| Tipo terminale | Vite |
| Metodo di reset | Automatico, manuale |
| Larghezza | 45mm |
| Numero di contatti ausiliari | 2 |
| Profondità | 70mm |
| Lunghezza | 66mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione di alimentazione | 690 V c.a. |
| Tensione nominale contatto | 690 V c.a. |
- Carico nominale motore F.L.C.: 7 → 10 A
- Corrente nominale contatto: 10 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LRD
- Tipo di montaggio: Contattore diretto
- Configurazione stato normale: 1 NO + 1 NC
- Tipo terminale: Vite
- Metodo di reset: Automatico, manuale
- Larghezza: 45mm
- Numero di contatti ausiliari: 2
- Profondità: 70mm
- Lunghezza: 66mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione di alimentazione: 690 V c.a.
- Tensione nominale contatto: 690 V c.a.
