Descrizione

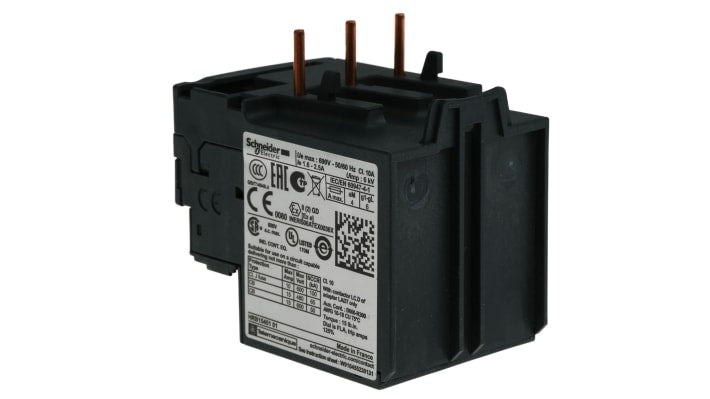

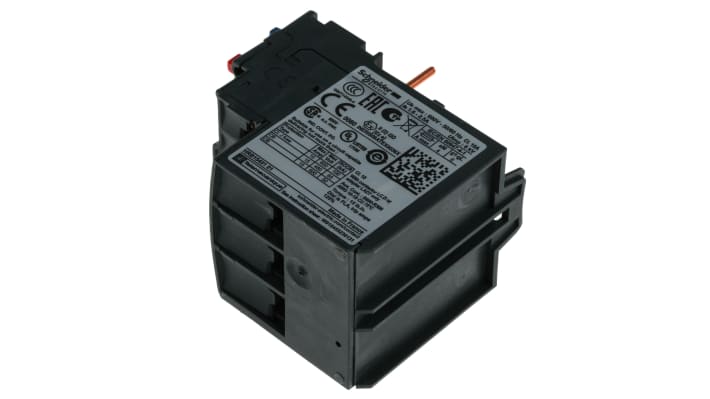

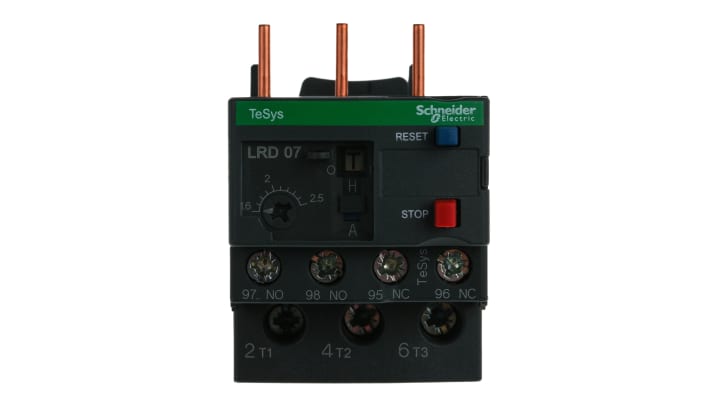

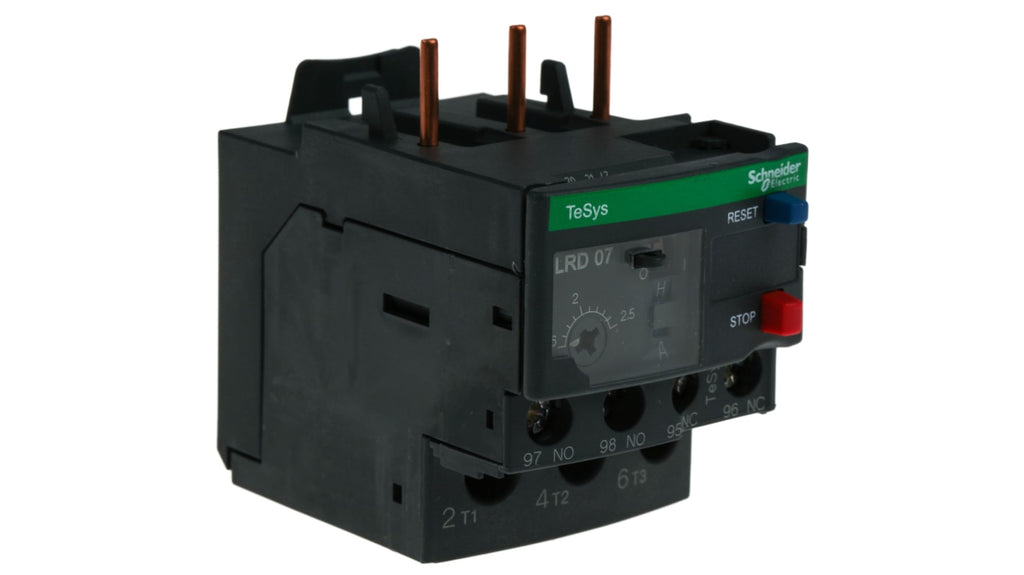

Il relè di sovraccarico termico Schneider Electric LRD07 è progettato per la protezione di motori trifase con un carico nominale F.L.C. compreso tra 1,6 e 2,5 A. Questo dispositivo offre una configurazione di 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), con un metodo di reset sia automatico che manuale. La tensione di alimentazione e la tensione nominale del contatto sono entrambe di 690 V c.a.
Le dimensioni del relè sono 70 mm di lunghezza, 45 mm di larghezza e 66 mm di altezza, rendendolo adatto per spazi ristretti. È operativo in un range di temperatura da -20 °C a +60 °C. La morsettiera a vite garantisce connessioni sicure, mentre il contenitore con grado di protezione IP20 offre sicurezza contro i contatti accidentali. Il relè è dotato di due contatti ausiliari per la segnalazione di guasti e presenta una resistenza alle vibrazioni fino a 6 Gn. È conforme a vari standard di sicurezza, inclusi IEC e ATEX.
Specifiche tecniche
| Carico nominale motore F.L.C. | 1,6 → 2,5 A |
| Corrente nominale contatto | 2,5 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LRD |
| Tipo di montaggio | Contattore diretto |
| Configurazione stato normale | 1 NO + 1 NC |
| Metodo di reset | Automatico, manuale |
| Tipo terminale | Vite |
| Numero di contatti ausiliari | 2 |
| Larghezza | 45mm |
| Lunghezza | 66mm |
| Profondità | 70mm |
| Minima temperatura operativa | -20°C |
| Massima temperatura operativa | +60°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione di alimentazione | 690 V c.a. |
| Tensione nominale contatto | 690 V c.a. |
- Carico nominale motore F.L.C.: 1,6 → 2,5 A
- Corrente nominale contatto: 2,5 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LRD
- Tipo di montaggio: Contattore diretto
- Configurazione stato normale: 1 NO + 1 NC
- Metodo di reset: Automatico, manuale
- Tipo terminale: Vite
- Numero di contatti ausiliari: 2
- Larghezza: 45mm
- Lunghezza: 66mm
- Profondità: 70mm
- Minima temperatura operativa: -20°C
- Massima temperatura operativa: +60°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione di alimentazione: 690 V c.a.
- Tensione nominale contatto: 690 V c.a.
