Descrizione

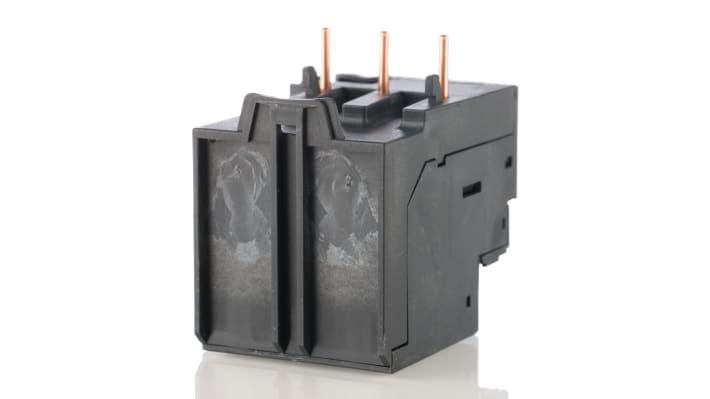

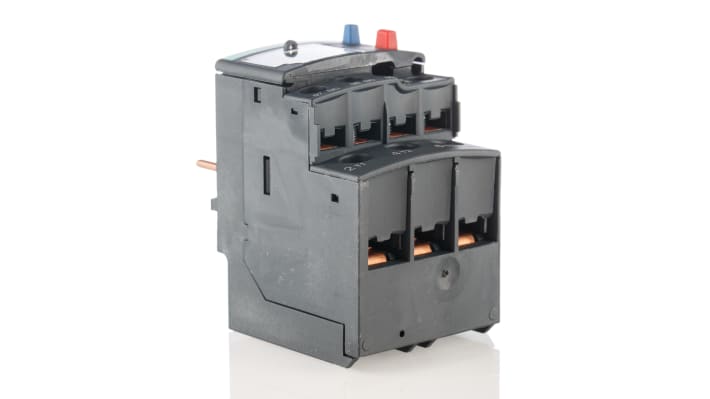

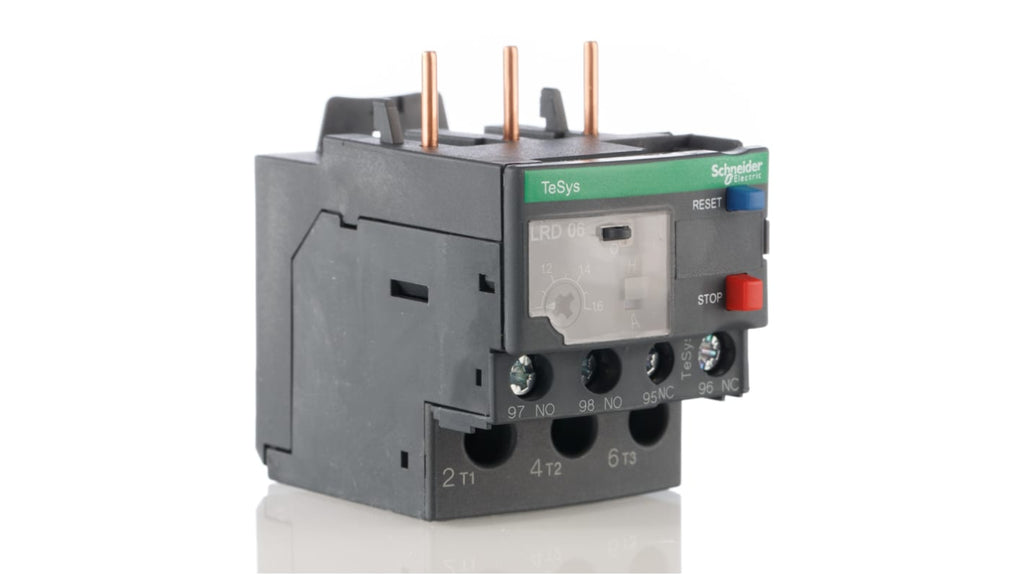

Il relè di sovraccarico termico Schneider Electric LRD06 è progettato per garantire la protezione dei motori elettrici, con un carico nominale FLC compreso tra 1 e 1,6 A e una corrente nominale di contatto di 1,6 A. Questo dispositivo è parte della serie TeSys LRD e offre una configurazione di 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC). È dotato di un metodo di reset automatico e manuale, facilitando il ripristino tramite pulsanti di codice colore.
Le dimensioni del relè sono 45 mm di larghezza, 123 mm di lunghezza e 70 mm di profondità, con un peso di 124 g. È progettato per operare in un range di temperatura da -20 °C a +60 °C e supporta una tensione nominale di 690 V in corrente alternata. La morsettiera a vite consente un cablaggio rapido e sicuro. Il dispositivo è conforme a vari standard di sicurezza, inclusi IEC 60068 e ATEX, e presenta una resistenza alle vibrazioni fino a 6 Gn. È adatto per applicazioni in settori industriali, infrastrutture e linee di produzione.
Specifiche tecniche
| Carico nominale motore F.L.C. | 1 → 1,6 A |
| Corrente nominale contatto | 1,6 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LRD |
| Tipo di montaggio | Contattore diretto |
| Configurazione stato normale | 1 NO + 1 NC |
| Metodo di reset | Automatico, manuale |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Numero di contatti ausiliari | 2 |
| Lunghezza | 123mm |
| Profondità | 70mm |
| Minima temperatura operativa | -20°C |
| Massima temperatura operativa | +60°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione nominale contatto | 690 V c.a. |
| Tensione di alimentazione | 690 V c.a. |
- Carico nominale motore F.L.C.: 1 → 1,6 A
- Corrente nominale contatto: 1,6 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LRD
- Tipo di montaggio: Contattore diretto
- Configurazione stato normale: 1 NO + 1 NC
- Metodo di reset: Automatico, manuale
- Tipo terminale: Vite
- Larghezza: 45mm
- Numero di contatti ausiliari: 2
- Lunghezza: 123mm
- Profondità: 70mm
- Minima temperatura operativa: -20°C
- Massima temperatura operativa: +60°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione nominale contatto: 690 V c.a.
- Tensione di alimentazione: 690 V c.a.
