Descrizione

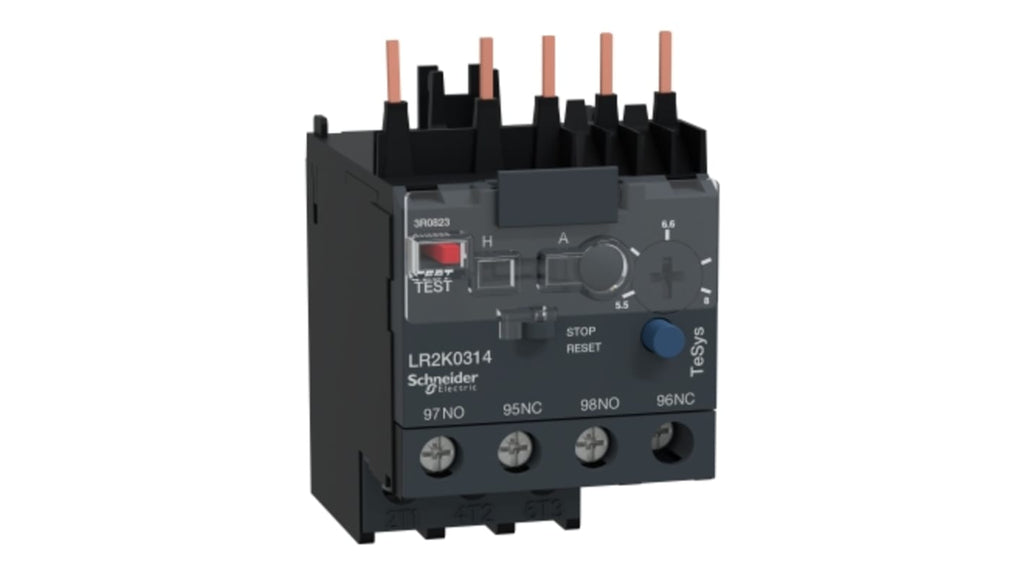

Il relè di sovraccarico termico miniaturizzato Schneider Electric LR2K0314 è progettato per la protezione dei motori in applicazioni industriali. Questo dispositivo offre una regolazione della protezione termica da 5,5 a 8 A, con un carico nominale di 8 A e una configurazione di contatti di 1 NO + 1 NC. È compatibile con tensioni di controllo fino a 250 V in corrente continua e 690 V in corrente alternata.
Le dimensioni del relè sono 58 mm in altezza, 45 mm in larghezza e 65 mm in profondità, con un peso netto di 0,145 kg. La temperatura operativa varia da -20 °C a +55 °C. Il relè è dotato di morsetti a vite e offre sia il reset manuale che automatico. La sensibilità di guasto di fase è conforme alla norma IEC 60947-4-1.
Il dispositivo è conforme a vari standard internazionali, tra cui IEC 60947, VDE 0660 e BS 4941, e presenta un grado di protezione IP2X. La resistenza alla fiamma è di 850 °C secondo IEC 60695-2-1, mentre la resistenza agli urti e le vibrazioni sono conformi a IEC 60068-2-27 e IEC 60068-2-6.
Specifiche tecniche
| Carico nominale motore F.L.C. | 5,5 → 8 A |
| Corrente nominale contatto | 8 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LR2K |
| Tipo di montaggio | Contattore diretto |
| Potenza nominale | 100 W |
| Configurazione stato normale | 1 NO + 1 NC |
| Tipo terminale | Vite |
| Metodo di reset | Automatico, manuale |
| Larghezza | 45mm |
| Numero di contatti ausiliari | 2 |
| Profondità | 65mm |
| Lunghezza | 116mm |
| Massima temperatura operativa | +55°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 →+55 °C |
| Tensione di controllo | 250 V c.c., 690 V c.a. |
| Tensione nominale contatto | 690 V c.a. |
- Carico nominale motore F.L.C.: 5,5 → 8 A
- Corrente nominale contatto: 8 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LR2K
- Tipo di montaggio: Contattore diretto
- Potenza nominale: 100 W
- Configurazione stato normale: 1 NO + 1 NC
- Tipo terminale: Vite
- Metodo di reset: Automatico, manuale
- Larghezza: 45mm
- Numero di contatti ausiliari: 2
- Profondità: 65mm
- Lunghezza: 116mm
- Massima temperatura operativa: +55°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 →+55 °C
- Tensione di controllo: 250 V c.c., 690 V c.a.
- Tensione nominale contatto: 690 V c.a.
