Descrizione

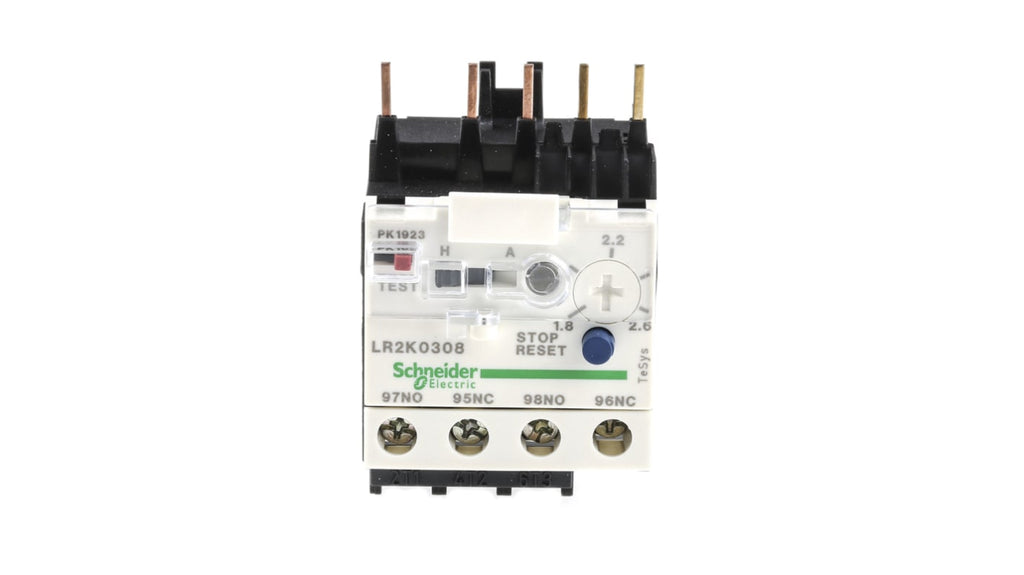

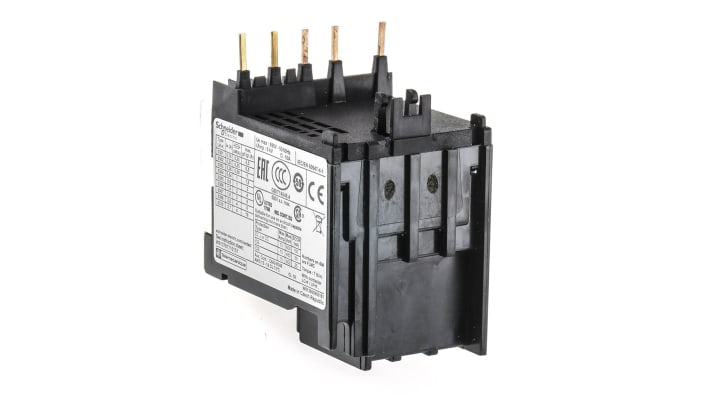

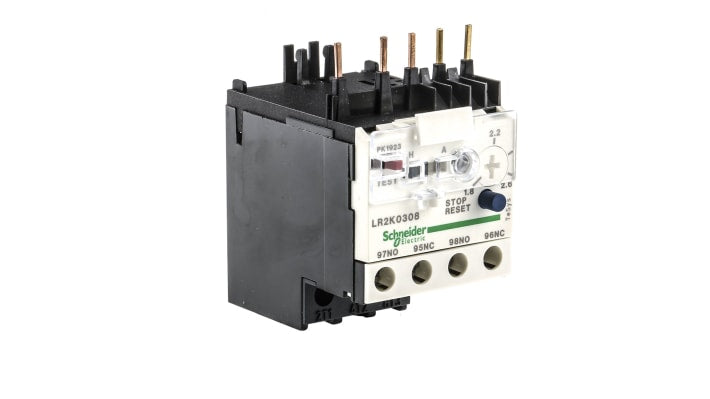

Il relè di sovraccarico termico Schneider Electric LR2K0308 è progettato per la protezione dei motori in applicazioni industriali. Questo dispositivo miniaturizzato offre una gamma di regolazione della protezione termica da 1,8 a 2,6 A, con un carico nominale motore F.L.C. di 1,8 → 2,6 A e una corrente nominale contatto di 2,6 A. La configurazione del contatto ausiliario è di 1 NO + 1 NC, con un totale di 2 contatti ausiliari.
Il relè è dotato di un metodo di reset automatico e manuale, e presenta un indicatore di innesco giallo. Le dimensioni del dispositivo sono 116 mm di lunghezza, 45 mm di larghezza e 65 mm di profondità. È operativo in un range di temperatura da -20 °C a +55 °C e supporta una tensione nominale di contatto fino a 690 V c.a.
Il montaggio è possibile direttamente sotto un contattore, e il dispositivo è conforme agli standard IEC 947, BS4941, VDE 0660, e CSA. La frequenza di rete è ≤ 400 Hz, rendendolo compatibile con i contattori LP4K, LC1K, LC7K e LP1K.
Specifiche tecniche
| Carico nominale motore F.L.C. | 1,8 → 2,6 A |
| Corrente nominale contatto | 2,6 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LR2K |
| Tipo di montaggio | Contattore diretto |
| Potenza nominale | 100 W |
| Configurazione stato normale | 1 NO + 1 NC |
| Metodo di reset | Automatico, manuale |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Numero di contatti ausiliari | 2 |
| Profondità | 65mm |
| Lunghezza | 116mm |
| Massima temperatura operativa | +55°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 →+55 °C |
| Tensione nominale contatto | 690 V c.a. |
| Tensione di controllo | 250 V c.c., 690 V c.a. |
- Carico nominale motore F.L.C.: 1,8 → 2,6 A
- Corrente nominale contatto: 2,6 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LR2K
- Tipo di montaggio: Contattore diretto
- Potenza nominale: 100 W
- Configurazione stato normale: 1 NO + 1 NC
- Metodo di reset: Automatico, manuale
- Tipo terminale: Vite
- Larghezza: 45mm
- Numero di contatti ausiliari: 2
- Profondità: 65mm
- Lunghezza: 116mm
- Massima temperatura operativa: +55°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 →+55 °C
- Tensione nominale contatto: 690 V c.a.
- Tensione di controllo: 250 V c.c., 690 V c.a.
