Descrizione

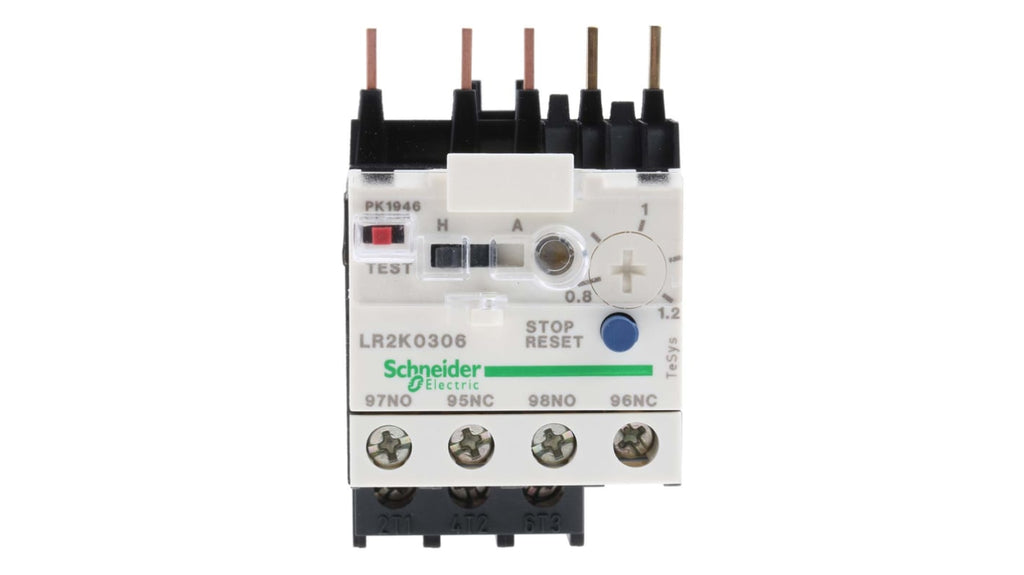

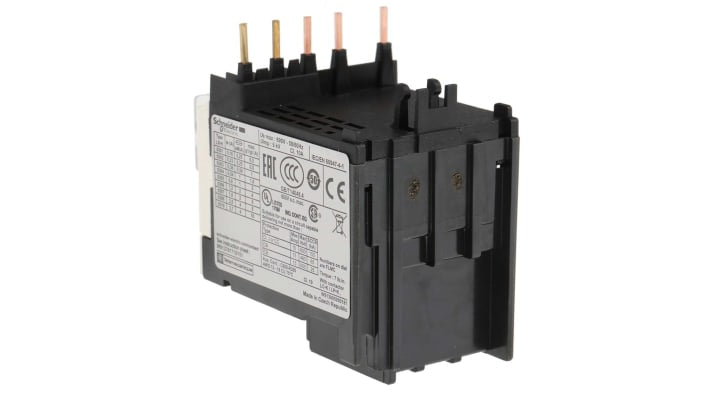

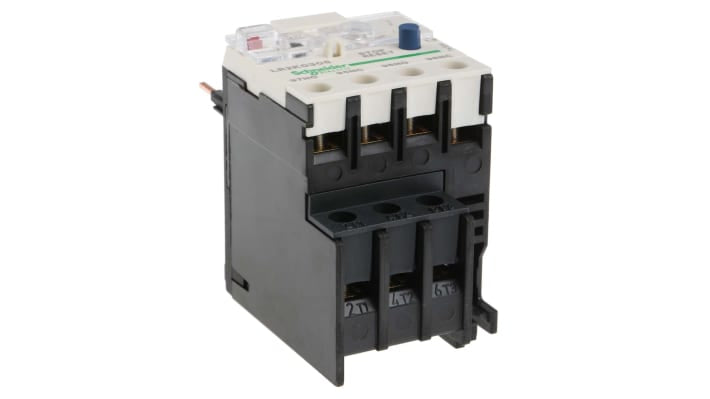

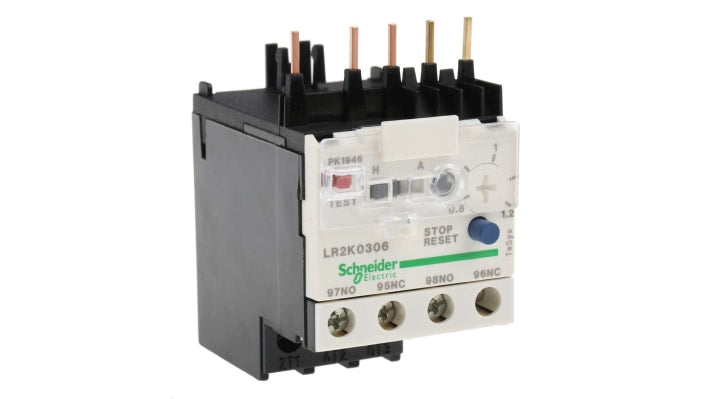

Il relè di sovraccarico termico miniaturizzato Schneider Electric LR2K0306 è progettato per la protezione dei motori in applicazioni industriali. Questo dispositivo offre una regolazione della protezione termica da 0,8 a 1,2 A, con un carico nominale motore F.L.C. di 1,2 A. È dotato di 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), con una configurazione a 3 poli e morsetti a vite per un facile collegamento.
Il relè è compatibile con tensioni di controllo fino a 250 V in corrente continua e 690 V in corrente alternata. La gamma di temperatura operativa va da -20 °C a +55 °C. Il dispositivo supporta un metodo di reset automatico e manuale e presenta un indicatore di innesco giallo.
Le dimensioni del relè sono 58 mm in altezza, 45 mm in larghezza e 65 mm in profondità, con un peso netto di 0,145 kg. È conforme agli standard IEC 60947, VDE 0660, BS 4941 e NF C 63-650, e offre una resistenza alla fiamma fino a 850 °C.
Specifiche tecniche
| Carico nominale motore F.L.C. | 0,8 → 1,2 A |
| Corrente nominale contatto | 1,2 A |
| Range | TeSys |
| Configurazione polo | 3P |
| Serie | LR2K |
| Tipo di montaggio | Contattore diretto |
| Potenza nominale | 100 W |
| Configurazione stato normale | 1 NO + 1 NC |
| Metodo di reset | Automatico, manuale |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Numero di contatti ausiliari | 2 |
| Profondità | 65mm |
| Lunghezza | 116mm |
| Massima temperatura operativa | +55°C |
| Minima temperatura operativa | -20°C |
| Range di temperatura operativa | -20 →+55 °C |
| Tensione di controllo | 250 V c.c., 690 V c.a. |
| Tensione nominale contatto | 690 V c.a. |
- Carico nominale motore F.L.C.: 0,8 → 1,2 A
- Corrente nominale contatto: 1,2 A
- Range: TeSys
- Configurazione polo: 3P
- Serie: LR2K
- Tipo di montaggio: Contattore diretto
- Potenza nominale: 100 W
- Configurazione stato normale: 1 NO + 1 NC
- Metodo di reset: Automatico, manuale
- Tipo terminale: Vite
- Larghezza: 45mm
- Numero di contatti ausiliari: 2
- Profondità: 65mm
- Lunghezza: 116mm
- Massima temperatura operativa: +55°C
- Minima temperatura operativa: -20°C
- Range di temperatura operativa: -20 →+55 °C
- Tensione di controllo: 250 V c.c., 690 V c.a.
- Tensione nominale contatto: 690 V c.a.
