Descrizione

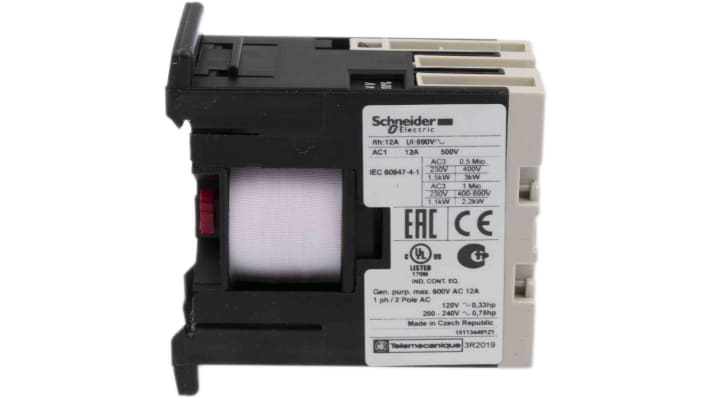

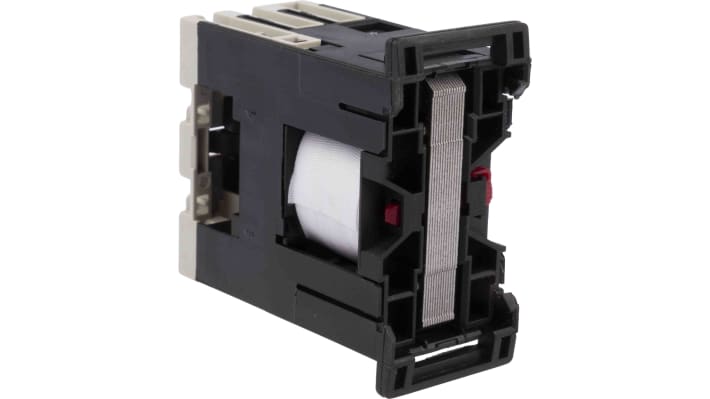

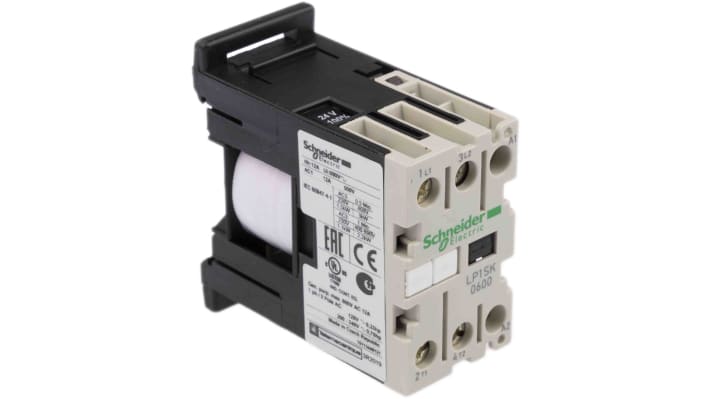

Il contattore Schneider Electric, serie LP1S, è progettato per accendere e spegnere circuiti elettrici con una configurazione bipolare, controllando due fasi contemporaneamente. Questo modello, codice LP1SK0600BD, presenta una tensione nominale dei contatti di 690 V c.a. e una corrente nominale di 12 A. La bobina opera a 24 V c.c. e il dispositivo ha un consumo energetico di ritenzione di 2,2 W, garantendo efficienza energetica.
Le dimensioni del contattore sono 56 mm di lunghezza, 27 mm di larghezza e 55,5 mm di profondità, con un peso di 132 g. La terminazione a vite consente un'installazione semplice e sicura, con una coppia di serraggio di 0,8 Nm. Il grado di protezione IP20 lo rende a prova di contatto, mentre la gamma di temperature operative va da -20 °C a +50 °C, rendendolo adatto per ambienti estremi.
Il contattore è conforme agli standard CSA, UL, VDE 0660, BS 5424, NF C 63-110 e IEC 60947.
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 2 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 12 A |
| Serie | LP1S |
| Range | TeSys SK |
| Configurazione stato normale | 2 NA |
| Configurazione contatti ausiliari | 1NA |
| Numero di contatti ausiliari | 1 |
| Tipo terminale | Vite |
| Lunghezza | 56mm |
| Larghezza | 27mm |
| Profondità | 55.5mm |
| Tensione di controllo | 24 V c.c. |
| Configurazione polo e corsa | 2P |
| Tipo di montaggio | Guida |
| Minima temperatura operativa | -20°C |
| Massima temperatura operativa | +50°C |
- Tensione bobina: 24 V c.c.
- Numero di poli: 2
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 12 A
- Serie: LP1S
- Range: TeSys SK
- Configurazione stato normale: 2 NA
- Configurazione contatti ausiliari: 1NA
- Numero di contatti ausiliari: 1
- Tipo terminale: Vite
- Lunghezza: 56mm
- Larghezza: 27mm
- Profondità: 55.5mm
- Tensione di controllo: 24 V c.c.
- Configurazione polo e corsa: 2P
- Tipo di montaggio: Guida
- Minima temperatura operativa: -20°C
- Massima temperatura operativa: +50°C
