Descrizione

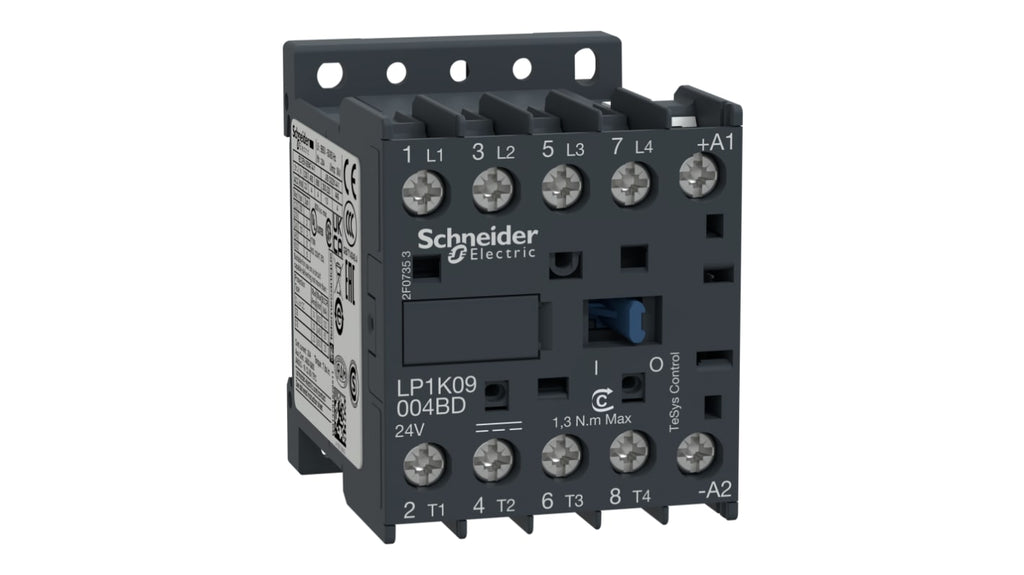

Il contattore Schneider Electric della serie LP1K è un dispositivo progettato per il controllo del flusso di elettricità in circuiti industriali. Questo modello, codice LP1K09004BD, presenta una configurazione a 4 poli con 4 contatti normalmente aperti (4NO) e una corrente nominale di 20 A. La tensione nominale dei contatti è di 440 V in corrente alternata, mentre la bobina opera a 24 V in corrente continua.
Le dimensioni del contattore sono 58 mm di lunghezza, 45 mm di larghezza e 57 mm di profondità, con un peso di 225 g. È progettato per funzionare in un intervallo di temperatura compreso tra -25 °C e +50 °C, rendendolo adatto per ambienti difficili. Il grado di protezione IP20 garantisce la sicurezza contro il contatto e la penetrazione di oggetti di dimensioni superiori a 12 mm.
Il contattore è dotato di morsetti a vite per un'installazione semplice e non contiene mercurio né metalli pesanti tossici, rientrando nella gamma Green Premium. È ideale per applicazioni in motori industriali, circuiti di illuminazione, apparecchiature HVAC e sistemi elettrici.
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 4 |
| Tensione nominale contatto | 440 V c.a. |
| Corrente nominale contatto | 20 A |
| Range | TeSys K |
| Serie | LP1K |
| Configurazione stato normale | 4NO |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 58mm |
| Profondità | 57mm |
| Configurazione polo e corsa | 4P |
| Massima temperatura operativa | +50°C |
| Minima temperatura operativa | -25°C |
| Tipo di montaggio | Piastra, guida |
- Tensione bobina: 24 V c.c.
- Numero di poli: 4
- Tensione nominale contatto: 440 V c.a.
- Corrente nominale contatto: 20 A
- Range: TeSys K
- Serie: LP1K
- Configurazione stato normale: 4NO
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 58mm
- Profondità: 57mm
- Configurazione polo e corsa: 4P
- Massima temperatura operativa: +50°C
- Minima temperatura operativa: -25°C
- Tipo di montaggio: Piastra, guida
