Descrizione

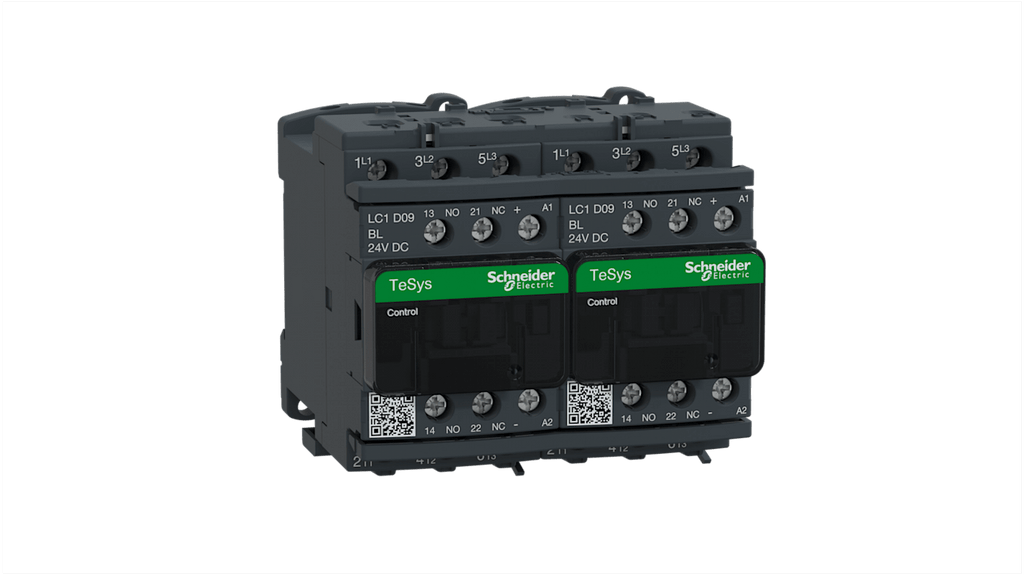

Il contattore reversibile Schneider Electric, serie LC2D, è progettato per il controllo di motori e applicazioni con carico resistivo. Questo dispositivo presenta una tensione della bobina di 24 V c.c. e una potenza nominale di 4 kW. È dotato di 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 9 A e una tensione nominale di contatto di 690 V c.a. La serie LC2D include contatti ausiliari incorporati e un blocco interno preinstallato per garantire un'operazione sicura e affidabile.
Le dimensioni del contattore sono 90 mm di larghezza, 77 mm di lunghezza e 95 mm di profondità. È progettato per operare in un range di temperatura da -25°C a +50°C. I collegamenti sono a vite, con terminali protetti per le dita e grado di protezione IP20. Il contattore può essere montato a pannello o su guida DIN, e offre un circuito di controllo flessibile per una vasta gamma di applicazioni. La gamma TeSys D utilizza un sistema di doppia interruzione dei poli per una maggiore affidabilità.
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 9 A |
| Range | TeSys D |
| Serie | LC2D |
| Potenza nominale | 4 kW |
| Funzione | Reversibile |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 90mm |
| Lunghezza | 77mm |
| Profondità | 95mm |
| Minima temperatura operativa | -25°C |
| Massima temperatura operativa | +50°C |
- Tensione bobina: 24 V c.c.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 9 A
- Range: TeSys D
- Serie: LC2D
- Potenza nominale: 4 kW
- Funzione: Reversibile
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 90mm
- Lunghezza: 77mm
- Profondità: 95mm
- Minima temperatura operativa: -25°C
- Massima temperatura operativa: +50°C
