Descrizione

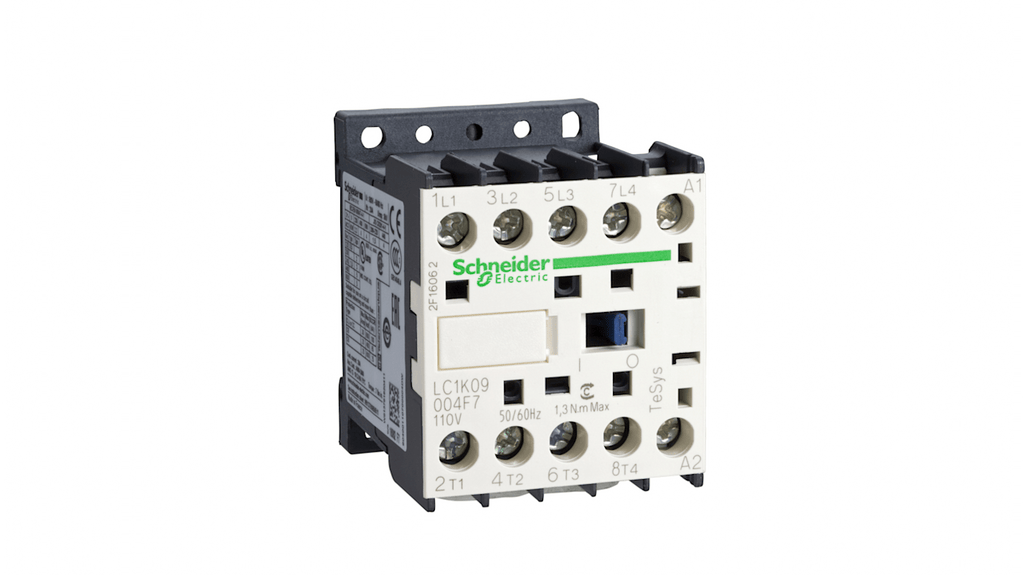

Il contattore Schneider Electric, serie LC1K, è un dispositivo a 4 poli progettato per applicazioni industriali. È dotato di 2 contatti normalmente aperti (NO) e 2 contatti normalmente chiusi (NC), con una corrente nominale di 20 A e una potenza nominale di 4 kW. La tensione di commutazione raggiunge i 690 V c.a., mentre la tensione della bobina è di 48 V c.a., con un consumo di 4,5 VA in mantenimento e 30 VA in spunto.
Il contattore è conforme agli standard BS5424, IEC 60947, VDE 0660 e NFC63-110, ed è autorizzato da UL e CSA. È progettato per un montaggio su guida DIN o a vite e opera in un range di temperatura da -25°C a +50°C. Le dimensioni del dispositivo sono 58 mm di lunghezza, 45 mm di larghezza e 57 mm di profondità. I terminali sono di tipo a vite, garantendo una connessione sicura e affidabile.
Specifiche tecniche
| Tensione bobina | 48 V c.a. |
| Numero di poli | 4 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 20 A |
| Range | TeSys K |
| Serie | LC1K |
| Potenza nominale | 4 kW |
| Configurazione stato normale | 2 NO + 2 NC |
| Tipo terminale | Vite |
| Lunghezza | 58mm |
| Larghezza | 45mm |
| Profondità | 57mm |
| Massima temperatura operativa | +50°C |
| Minima temperatura operativa | -25°C |
- Tensione bobina: 48 V c.a.
- Numero di poli: 4
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 20 A
- Range: TeSys K
- Serie: LC1K
- Potenza nominale: 4 kW
- Configurazione stato normale: 2 NO + 2 NC
- Tipo terminale: Vite
- Lunghezza: 58mm
- Larghezza: 45mm
- Profondità: 57mm
- Massima temperatura operativa: +50°C
- Minima temperatura operativa: -25°C
