Descrizione

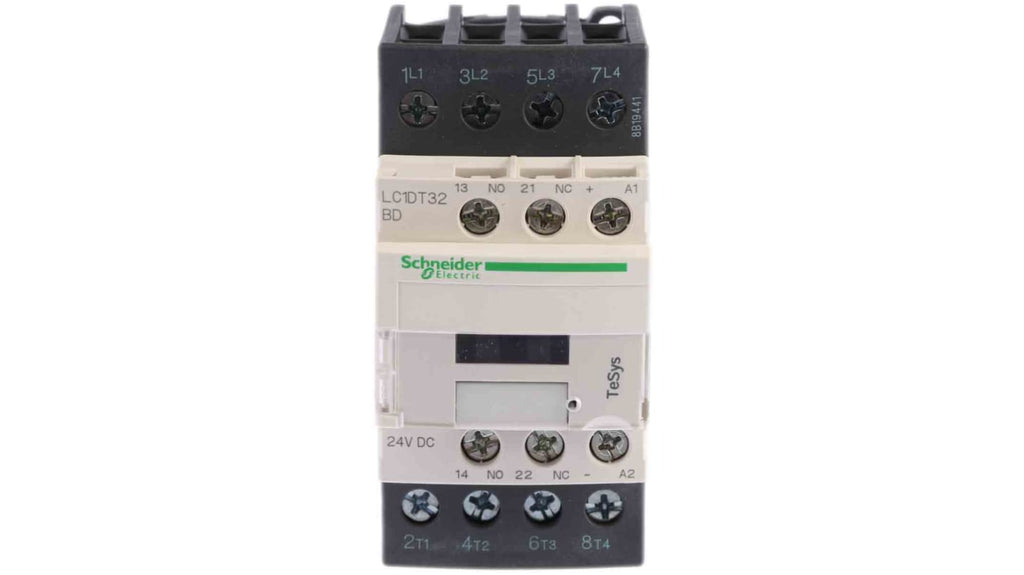

Il contattore di controllo del carico Schneider Electric, serie LC1D, modello LC1DT32BD, è un dispositivo a 4 poli con configurazione 4NO (normalmente aperta), progettato per la commutazione di circuiti in applicazioni industriali. Supporta una corrente nominale di 32 A e una tensione nominale di 690 V in corrente alternata. La tensione della bobina è di 24 V in corrente continua.
Questo contattore è parte della gamma TeSys D, che facilita l'integrazione con sistemi di controllo. È dotato di 2 contatti ausiliari e presenta un'ampia gamma di temperature operative, da -5 °C a +60 °C, rendendolo adatto per ambienti industriali impegnativi.
Le dimensioni del contattore sono 91 mm di lunghezza, 45 mm di larghezza e 107 mm di profondità. Il montaggio è semplificato grazie alle viti fornite, consentendo l'installazione su pannelli piatti o su guide DIN. Un soppressore a diodo di limitazione dei picchi protegge la bobina da sovratensioni elettriche, contribuendo a prestazioni affidabili e sostenibili.
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 4 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 32 A |
| Serie | LC1D |
| Range | TeSys D |
| Funzione | Controllo del carico |
| Configurazione stato normale | 4NO |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 91mm |
| Larghezza | 45mm |
| Profondità | 107mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
- Tensione bobina: 24 V c.c.
- Numero di poli: 4
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 32 A
- Serie: LC1D
- Range: TeSys D
- Funzione: Controllo del carico
- Configurazione stato normale: 4NO
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 91mm
- Larghezza: 45mm
- Profondità: 107mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
