Descrizione

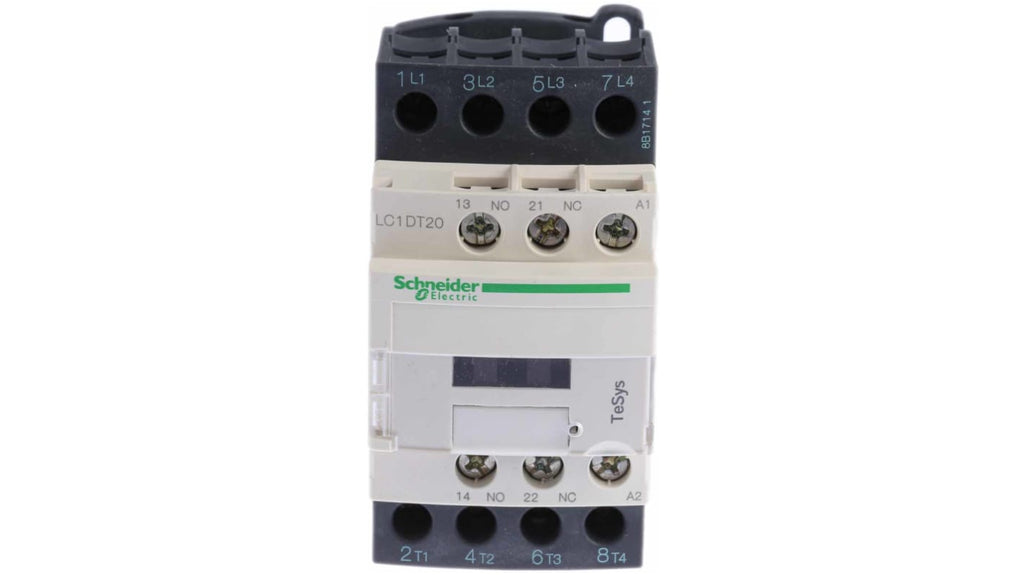

Il contattore Schneider Electric LC1DT20B7 è un dispositivo a 4 poli con una bobina di azionamento a 24 V c.a. e una corrente nominale AC-3 di 20 A. Progettato per applicazioni industriali, offre una tensione nominale di contatto fino a 690 V c.a. e una configurazione di 4NO. La gamma TeSys D garantisce una lunga durata elettrica e meccanica, con contatti ausiliari incorporati per una maggiore capacità di commutazione.
Le dimensioni del contattore sono 85 mm di lunghezza, 45 mm di larghezza e 90 mm di profondità. È operativo in un range di temperatura da -5°C a +60°C. I collegamenti a vite sono dotati di protezione per le dita con grado di protezione IP20. Il contattore può essere montato a pannello o su guida DIN e include un soppressore a diodo per la protezione della bobina. Accessori disponibili comprendono blocchi di contatto ausiliari, moduli di interfaccia e timer elettronici, garantendo una configurazione flessibile per diverse applicazioni.
Specifiche tecniche
| Tensione bobina | 24 V c.a. |
| Numero di poli | 4 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 20 A |
| Range | TeSys D |
| Serie | LC1D |
| Configurazione stato normale | 4NO |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 85mm |
| Larghezza | 45mm |
| Profondità | 90mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
- Tensione bobina: 24 V c.a.
- Numero di poli: 4
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 20 A
- Range: TeSys D
- Serie: LC1D
- Configurazione stato normale: 4NO
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 85mm
- Larghezza: 45mm
- Profondità: 90mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
