Descrizione

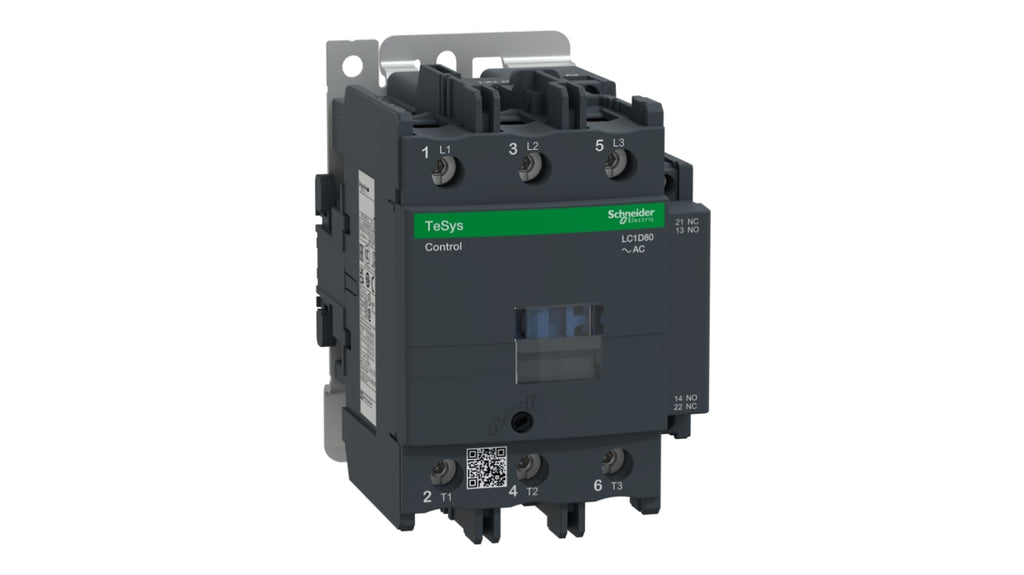

Il contattore Schneider Electric, serie LC1D, è un dispositivo elettrico progettato per il controllo di circuiti ad alta capacità. Con una configurazione a 3 poli e 3 contatti normalmente aperti (NA), supporta una corrente nominale di 80 A e una potenza nominale di 45 kW. La tensione nominale di contatto è di 1 kV in corrente alternata, mentre la bobina opera a 110 V c.a. Questo modello è parte della gamma TeSys e presenta un grado di protezione IP20, garantendo sicurezza contro contatti accidentali.
Le dimensioni del contattore sono 85 mm di larghezza, 127 mm di lunghezza e 130 mm di profondità. È operativo in un range di temperatura da -40°C a +60°C. Il collegamento a vite assicura un'installazione rapida e stabile, mentre i contatti ausiliari integrati migliorano la capacità di commutazione. Il dispositivo è conforme a vari standard internazionali, tra cui CSA C22.2 N. 14 e IEC 60947-4-1, ed è adatto per applicazioni in motori elettrici, impianti di illuminazione, sistemi di climatizzazione e compressori.
Specifiche tecniche
Tensione bobina | 110 V c.a. |
Numero di poli | 3 |
Tensione nominale contatto | 1 kV c.a. |
Corrente nominale contatto | 80 A |
Range | TeSys D |
Potenza nominale | 45 kW |
Serie | LC1D |
Configurazione stato normale | 3 NA |
Numero di contatti ausiliari | 2 |
Tipo terminale | Vite |
Larghezza | 85mm |
Lunghezza | 127mm |
Profondità | 130mm |
Minima temperatura operativa | -40°C |
Massima temperatura operativa | +60°C |
- Tensione bobina: 110 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 1 kV c.a.
- Corrente nominale contatto: 80 A
- Range: TeSys D
- Potenza nominale: 45 kW
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 85mm
- Lunghezza: 127mm
- Profondità: 130mm
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +60°C
