Maggiori dettagli
Descrizione

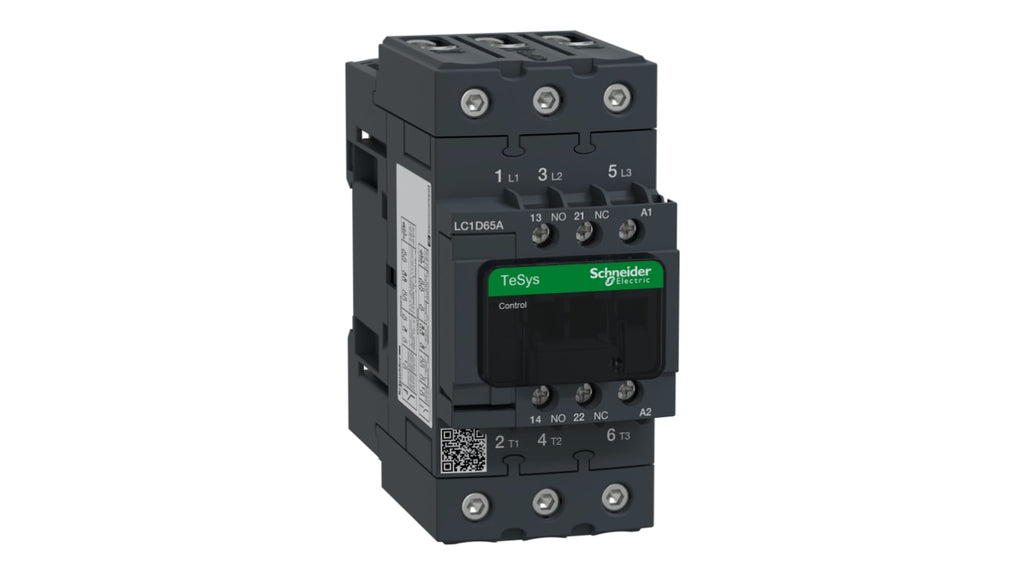

Contattore Schneider Electric, serie LC1D, progettato per applicazioni industriali ad alta energia. Questo dispositivo a 3 poli presenta una tensione nominale di contatto di 690 V CA e una corrente nominale di 80 A, con una potenza di 30 kW, rendendolo adatto a carichi impegnativi. La bobina opera a 24 V c.a., garantendo un funzionamento sicuro e protetto contro le scosse elettriche in caso di guasto. Il contattore è dotato di un'ampia gamma di temperature operative, da -5°C a +60°C, e un grado di protezione IP20. Le dimensioni compatte di 55 mm (L) x 120 mm (P) x 122 mm (H) facilitano l'installazione in spazi ristretti. È possibile montarlo su piastra o guida DIN, e il sistema Everlink assicura collegamenti sicuri. La configurazione include 2 contatti ausiliari (1NO + 1NC). Certificato secondo standard UL, GOST, CSA, CCC, e conforme a normative come CSA C22.2 N. 14 e IEC 60947-4-1. Codice costruttore: LC1D65AB7.
Specifiche tecniche
| Tensione bobina | 24 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 80 A |
| Serie | LC1D |
| Potenza nominale | 30 kW |
| Range | TeSys D |
| Configurazione stato normale | 3 N/A |
| Numero di contatti ausiliari | 2 |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Tipo terminale | Everlink |
| Lunghezza | 122mm |
| Larghezza | 55mm |
| Profondità | 120mm |
| Tensione di controllo | 24 V c.a. |
| Tipo di montaggio | Piastra, montaggio su guida |
| Configurazione polo e corsa | 3P |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
| Corrente di ingresso | 5mA |
- Tensione bobina: 24 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 80 A
- Serie: LC1D
- Potenza nominale: 30 kW
- Range: TeSys D
- Configurazione stato normale: 3 N/A
- Numero di contatti ausiliari: 2
- Configurazione contatti ausiliari: 1NO + 1NC
- Tipo terminale: Everlink
- Lunghezza: 122mm
- Larghezza: 55mm
- Profondità: 120mm
- Tensione di controllo: 24 V c.a.
- Tipo di montaggio: Piastra, montaggio su guida
- Configurazione polo e corsa: 3P
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
- Corrente di ingresso: 5mA
