Descrizione

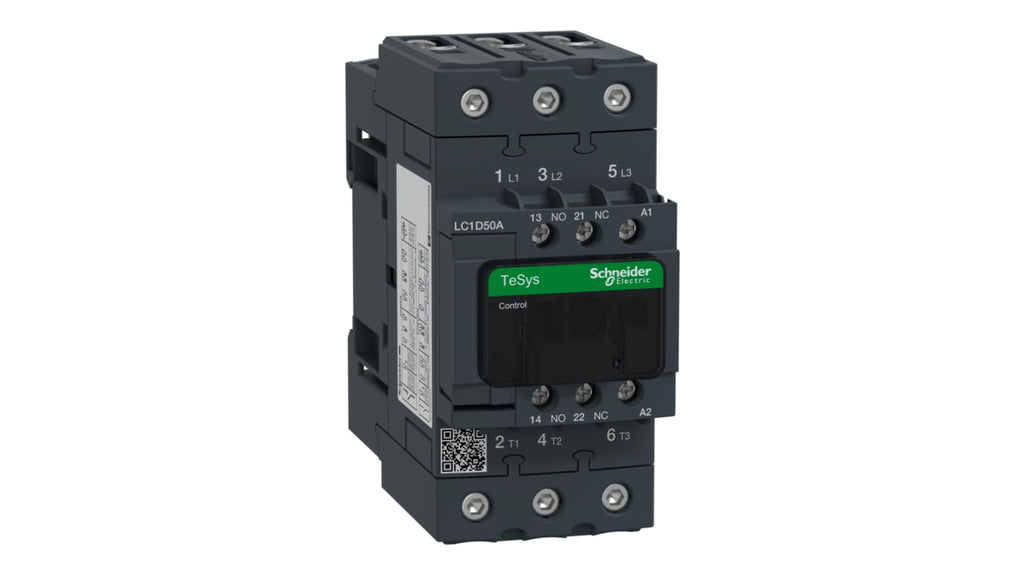

Il contattore Schneider Electric, serie LC1D, è un dispositivo a 3 poli progettato per applicazioni industriali e commerciali. La potenza nominale è di 22 kW, con una corrente nominale di 80 A e una tensione nominale di contatto di 690 V c.a. La bobina opera a 230 V c.a. e il dispositivo è conforme a standard internazionali come CSA C22.2 N. 14, EN 60947-4-1, IEC 60947-4-1 e UL 508.

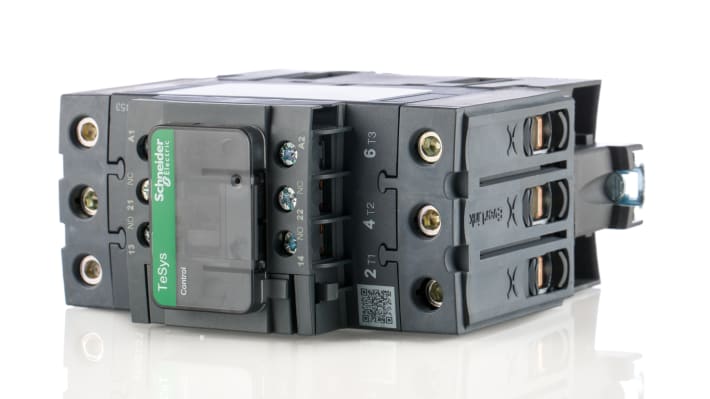

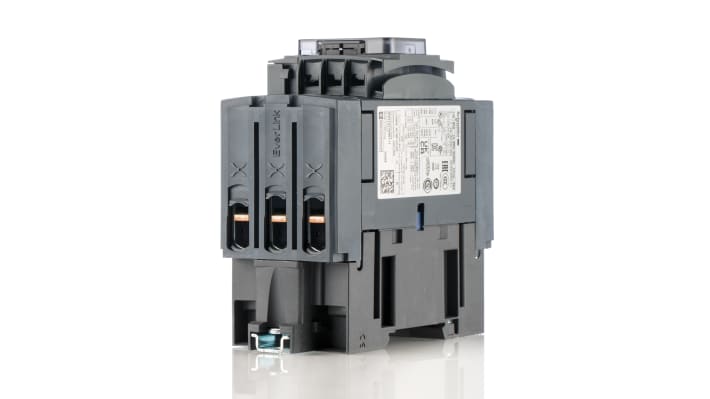

Il contattore presenta un robusto contenitore in plastica resistente al calore e non infiammabile. È dotato di morsetti a vite multi-standard, compatibili con cacciaviti piatti, Philips e Pozidriv, per facilitare l'installazione. I terminali Everlink rimovibili consentono un collegamento rapido a un interruttore automatico senza accessori, facilitando il cablaggio sulla stessa guida in meno di un minuto.
Le dimensioni del contattore sono 55 mm di larghezza, 122 mm di lunghezza e 120 mm di profondità. È operativo in un range di temperatura da -40°C a +60°C. Il prodotto è confezionato in materiali riciclati per ridurre l'impatto ambientale e include un codice QR per l'accesso immediato a schede tecniche e guide di installazione.
Specifiche tecniche
| Tensione bobina | 230 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 80 A |
| Serie | LC1D |
| Potenza nominale | 22 kW |
| Range | TeSys D |
| Configurazione stato normale | 3 N/A |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 55mm |
| Lunghezza | 122mm |
| Profondità | 120mm |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +60°C |
- Tensione bobina: 230 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 80 A
- Serie: LC1D
- Potenza nominale: 22 kW
- Range: TeSys D
- Configurazione stato normale: 3 N/A
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 55mm
- Lunghezza: 122mm
- Profondità: 120mm
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +60°C
