Descrizione

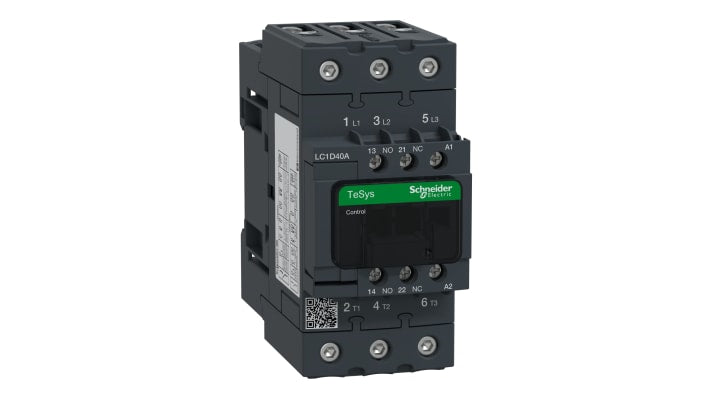

Il contattore Schneider Electric, serie LC1D, è un dispositivo progettato per il controllo di motori e carichi resistivi, con una corrente nominale di 40 A e una potenza nominale di 18,5 kW. Questo modello è dotato di 3 poli e presenta una configurazione di contatti ausiliari di 1NO + 1NC. La tensione della bobina è di 48 V c.a., mentre la tensione nominale del contatto raggiunge i 690 V c.a.
Le dimensioni del contattore sono 122 mm di lunghezza, 55 mm di larghezza e 120 mm di profondità. È progettato per operare in un range di temperatura da -5°C a +60°C. Il montaggio può avvenire su piastra o guida, e i terminali di tipo EverLink garantiscono un cablaggio semplice e durevole.
Il contattore è conforme agli standard internazionali e offre una durata meccanica fino a 6 milioni di cicli, con una protezione contro cortocircuiti di 6 kV. La faccia anteriore ha un grado di protezione IP20, rendendolo sicuro e affidabile per applicazioni industriali.
Specifiche tecniche
| Tensione bobina | 48 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 40 A |
| Serie | LC1D |
| Range | TeSys D |
| Potenza nominale | 18,5 kW |
| Configurazione stato normale | 3 N/A |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Everlink |
| Lunghezza | 122mm |
| Larghezza | 55mm |
| Profondità | 120mm |
| Tensione di controllo | 48 V c.a. |
| Tipo di montaggio | Piastra, guida |
| Configurazione polo e corsa | 3P |
| Minima temperatura operativa | -5°C |
| Massima temperatura operativa | +60°C |
- Tensione bobina: 48 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 40 A
- Serie: LC1D
- Range: TeSys D
- Potenza nominale: 18,5 kW
- Configurazione stato normale: 3 N/A
- Configurazione contatti ausiliari: 1NO + 1NC
- Numero di contatti ausiliari: 2
- Tipo terminale: Everlink
- Lunghezza: 122mm
- Larghezza: 55mm
- Profondità: 120mm
- Tensione di controllo: 48 V c.a.
- Tipo di montaggio: Piastra, guida
- Configurazione polo e corsa: 3P
- Minima temperatura operativa: -5°C
- Massima temperatura operativa: +60°C
