Descrizione

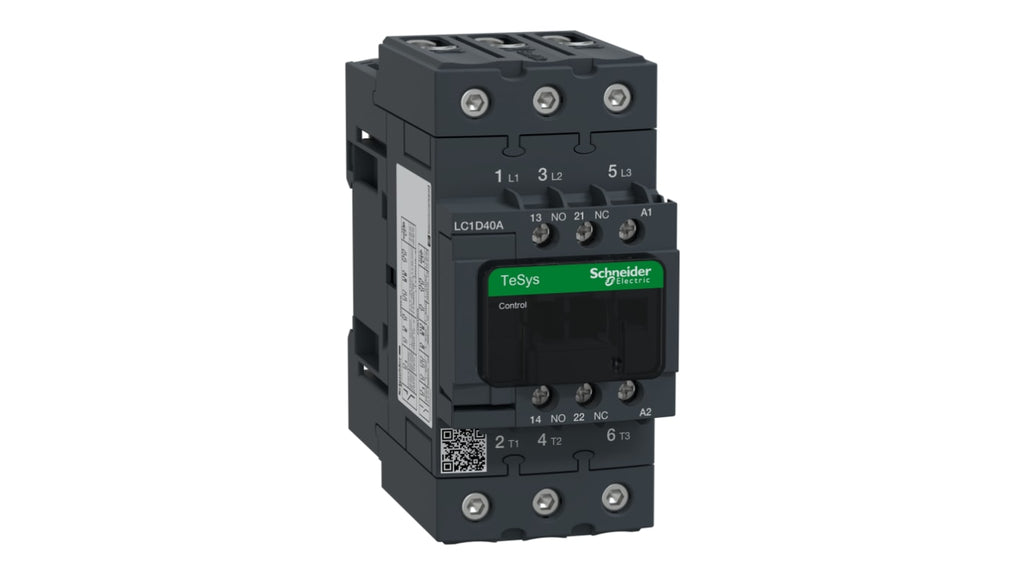

Il contattore Schneider Electric, serie LC1D, è un dispositivo di controllo industriale progettato per applicazioni ad alta potenza. Con una corrente nominale di 60 A e una potenza nominale di 18,5 kW, è adatto per carichi resistivi e motori con rotore a gabbia. La tensione nominale di contatto è di 690 V CA, mentre la tensione della bobina è di 24 V c.a. Questo contattore presenta 3 poli e 2 contatti ausiliari (1NO + 1NC), con una configurazione di 3 N/A.
Le dimensioni compatte di 122 mm (L) x 55 mm (L) x 118 mm (P) lo rendono ideale per spazi ristretti. È operativo in un ampio range di temperature, da -5 °C a +60 °C, e offre una durata meccanica di sei milioni di cicli. Il grado di protezione IP20 garantisce sicurezza contro il contatto accidentale. Il montaggio è flessibile, consentendo installazione su piastra o guida DIN. Il dispositivo è dotato di soppressore a diodo per la protezione della bobina e offre una risposta rapida con tempi di apertura e chiusura rispettivamente di 4-19 ms e 12-26 ms.
Specifiche tecniche
| Tensione bobina | 24 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 60 A |
| Serie | LC1D |
| Range | TeSys D |
| Potenza nominale | 18,5 kW |
| Configurazione stato normale | 3 N/A |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Everlink |
| Lunghezza | 122mm |
| Larghezza | 55mm |
| Profondità | 118mm |
| Massima temperatura operativa | +60°C |
| Configurazione polo e corsa | 3P |
| Minima temperatura operativa | -5°C |
| Tensione di controllo | 24 V c.a. |
| Tipo di montaggio | Piastra, guida |
- Tensione bobina: 24 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 60 A
- Serie: LC1D
- Range: TeSys D
- Potenza nominale: 18,5 kW
- Configurazione stato normale: 3 N/A
- Configurazione contatti ausiliari: 1NO + 1NC
- Numero di contatti ausiliari: 2
- Tipo terminale: Everlink
- Lunghezza: 122mm
- Larghezza: 55mm
- Profondità: 118mm
- Massima temperatura operativa: +60°C
- Configurazione polo e corsa: 3P
- Minima temperatura operativa: -5°C
- Tensione di controllo: 24 V c.a.
- Tipo di montaggio: Piastra, guida
