Descrizione

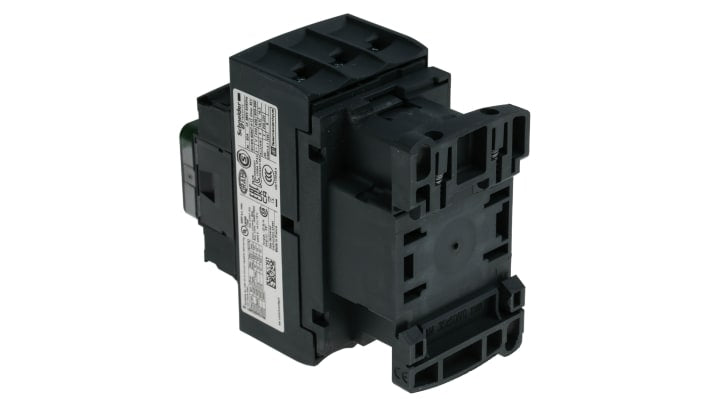

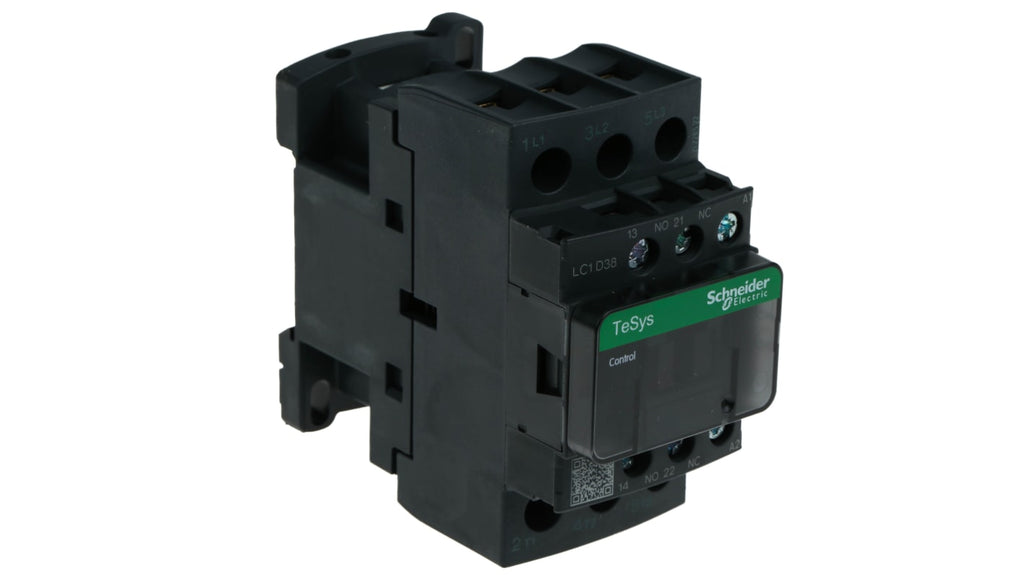

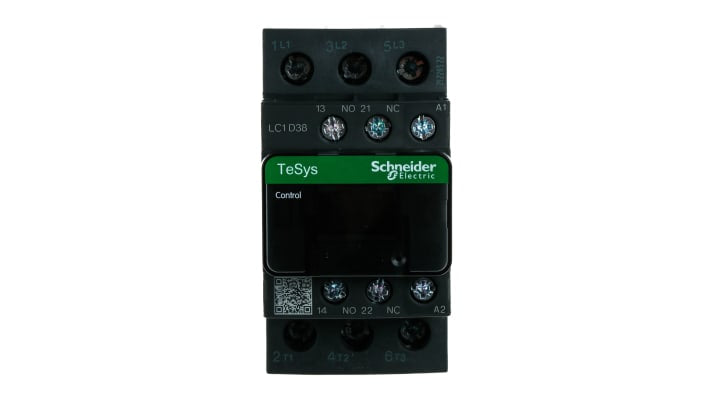

Il contattore Schneider Electric, serie LC1D, è un dispositivo a 3 poli con 3 contatti normalmente aperti (NA) e una corrente nominale di 38 A, progettato per applicazioni industriali. La tensione nominale dei contatti è di 690 V c.a., mentre la potenza nominale è di 18,5 kW. La bobina opera a 110 V c.a. e il contattore è dotato di contatti ausiliari incorporati per una maggiore capacità di commutazione.
Le dimensioni del contattore sono 85 mm di lunghezza, 45 mm di larghezza e 90 mm di profondità. È progettato per un'ampia gamma di temperature operative, da -5 °C a +60 °C. Il montaggio può avvenire su guida DIN o a pannello, con collegamenti a vite che garantiscono la sicurezza dei conduttori.
Il dispositivo è conforme a vari standard internazionali, tra cui CSA C22.2 N. 14 e IEC 60947-4-1. La gamma TeSys D offre una doppia interruzione dei poli e include accessori facilmente installabili, come blocchi di contatto ausiliari e soppressori di sovratensioni.
Specifiche tecniche
| Tensione bobina | 110 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 38 A |
| Potenza nominale | 18,5 kW |
| Serie | LC1D |
| Range | TeSys D |
| Configurazione stato normale | 3 NA |
| Configurazione contatti ausiliari | 3NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 85mm |
| Profondità | 90mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
| Tensione di controllo | 110 V |
- Tensione bobina: 110 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 38 A
- Potenza nominale: 18,5 kW
- Serie: LC1D
- Range: TeSys D
- Configurazione stato normale: 3 NA
- Configurazione contatti ausiliari: 3NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 85mm
- Profondità: 90mm
- Tipo di montaggio: Montaggio su guida DIN
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
- Tensione di controllo: 110 V
