Descrizione

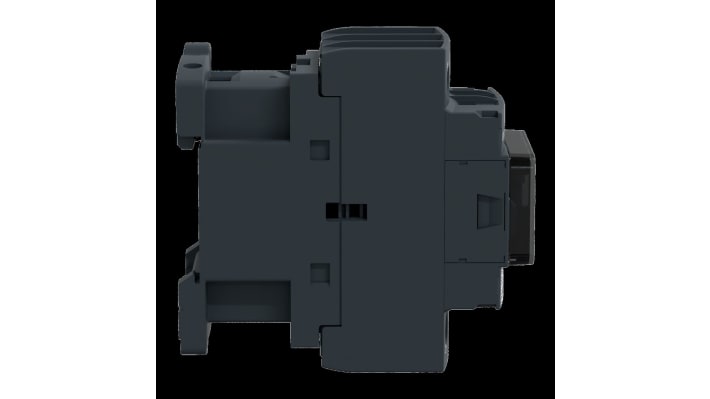

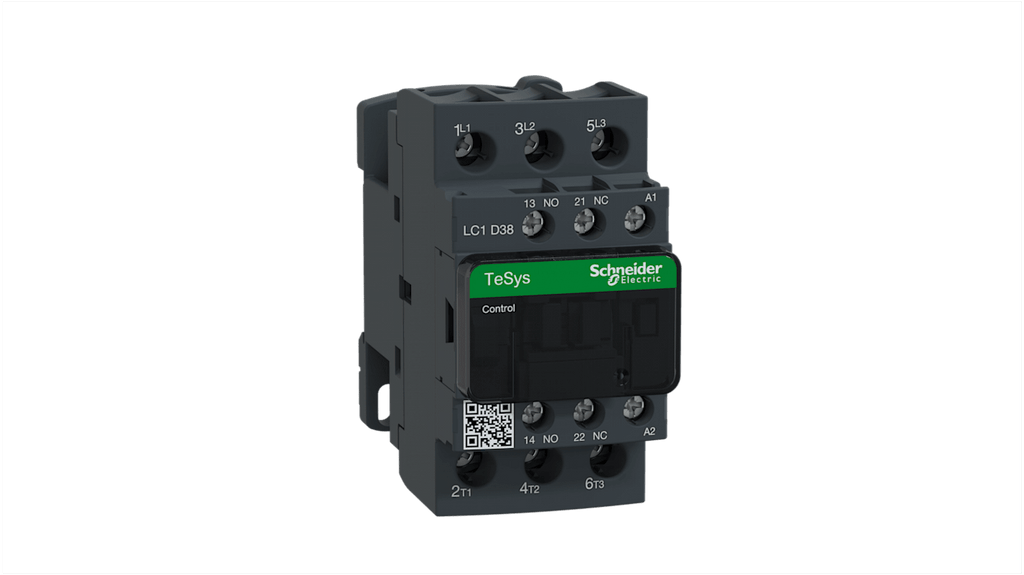

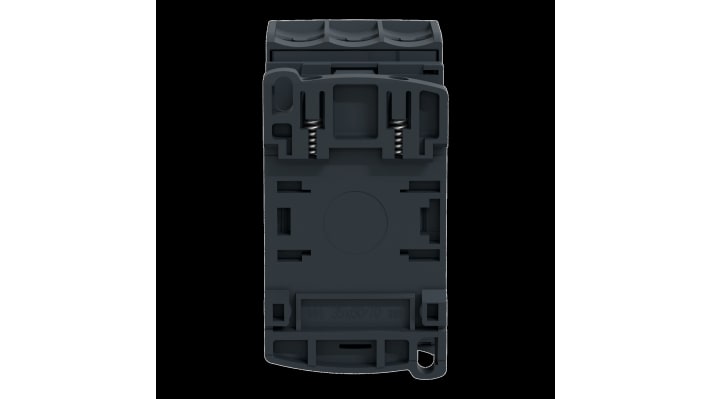

Il contattore Schneider Electric LC1D38E7, della serie TeSys D, è progettato per il controllo di motori e applicazioni con carico resistivo, con una corrente nominale di 38 A a 440 V c.a. in categoria AC-3 e fino a 50 A in categoria AC-1. La tensione della bobina è di 48 V c.a. e opera a frequenze di 50/60 Hz. Il dispositivo presenta 3 poli e 3 contatti normalmente aperti (NA), oltre a 1 contatto ausiliario normalmente aperto (NO) e 1 normalmente chiuso (NC).
Le dimensioni del contattore sono 85 mm di lunghezza, 45 mm di larghezza e 92 mm di profondità, con un intervallo di temperatura operativa compreso tra -5°C e +60°C. La capacità di interruzione nominale è di 550 A a 440 V, conforme alla norma IEC 60947. Il contattore è dotato di collegamenti a vite e di una superficie anteriore con grado di protezione IP20. È compatibile con accessori come blocchi di contatti ausiliari e moduli di interfaccia. La gamma è certificata secondo vari standard internazionali, inclusi CSA e UL.
Specifiche tecniche
Tensione bobina | 48 V c.a. |
Numero di poli | 3 |
Tensione nominale contatto | 440 V c.a. |
Corrente nominale contatto | 38 A |
Potenza nominale | 18,5 kW |
Range | TeSys D |
Serie | LC1D |
Configurazione stato normale | 3 NA |
Configurazione contatti ausiliari | 1NO + 1NC |
Numero di contatti ausiliari | 2 |
Tipo terminale | Vite |
Lunghezza | 85mm |
Larghezza | 45mm |
Profondità | 92mm |
Minima temperatura operativa | -5°C |
Massima temperatura operativa | +60°C |
- Tensione bobina: 48 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 440 V c.a.
- Corrente nominale contatto: 38 A
- Potenza nominale: 18,5 kW
- Range: TeSys D
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Configurazione contatti ausiliari: 1NO + 1NC
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 85mm
- Larghezza: 45mm
- Profondità: 92mm
- Minima temperatura operativa: -5°C
- Massima temperatura operativa: +60°C
