Descrizione

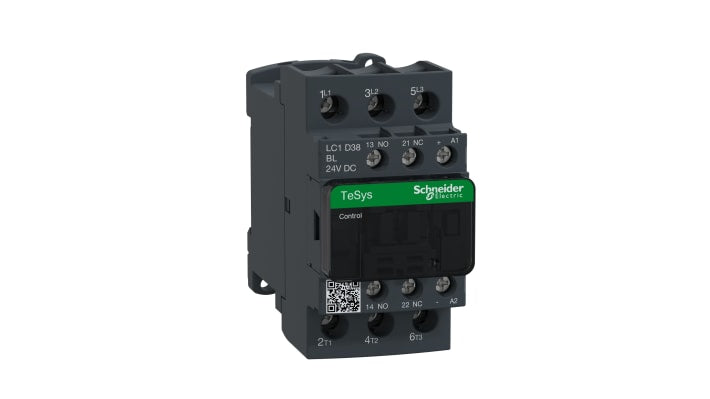

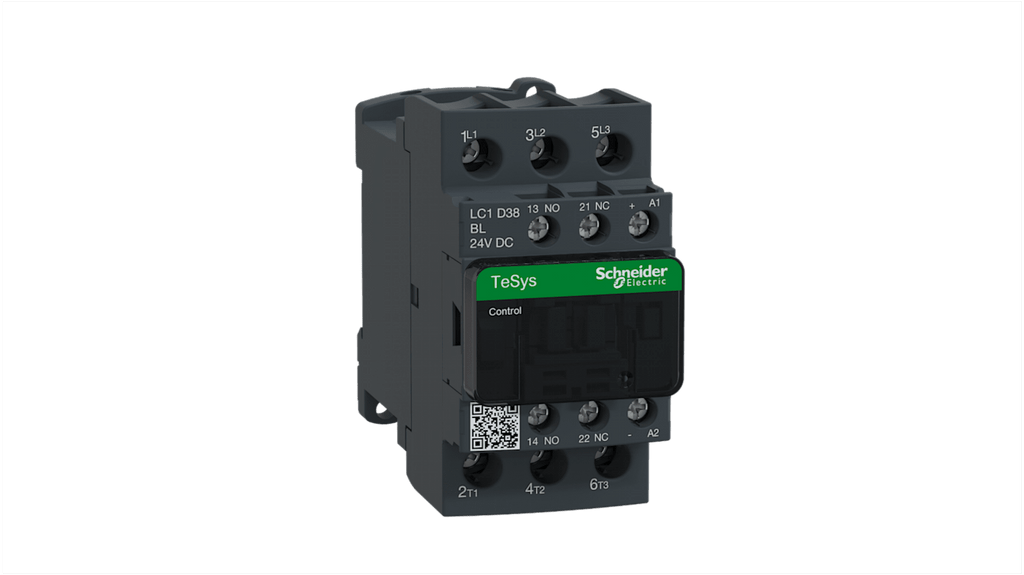

Il contattore Schneider Electric, serie LC1D, è un dispositivo industriale progettato per il controllo di motori e apparecchiature elettriche. Questo modello presenta una configurazione a 3 poli con 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), con una corrente nominale di 38 A e una potenza nominale di 18,5 kW. La tensione della bobina è di 24 V c.c., mentre la tensione nominale del contatto è di 600 V c.a.
Il contattore opera in un range di temperatura da -40°C a +60°C, garantendo prestazioni affidabili anche in ambienti difficili. Le dimensioni del dispositivo sono 85 mm di lunghezza, 45 mm di larghezza e 92 mm di profondità. È dotato di due contatti ausiliari (1 NO + 1 NC) e offre collegamenti a vite con protezione per le dita, conformi agli standard IP20.
Il tempo di chiusura è compreso tra 65,45 e 88,55 ms, mentre il tempo di apertura varia tra 20 e 30 ms. Il contattore è conforme a diverse normative internazionali, tra cui CSA, UL e IEC.
Specifiche tecniche
Tensione bobina | 24 V c.c. |
Numero di poli | 3 |
Tensione nominale contatto | 600 V c.a. |
Corrente nominale contatto | 38 A |
Range | TeSys D |
Potenza nominale | 18,5 kW |
Serie | LC1D |
Configurazione stato normale | 1 NO + 1 NC |
Numero di contatti ausiliari | 2 |
Configurazione contatti ausiliari | 1NO + 1NC |
Tipo terminale | Vite |
Lunghezza | 85mm |
Larghezza | 45mm |
Profondità | 92mm |
Massima temperatura operativa | +60°C |
Tensione di controllo | 24 V c.c. |
Tipo di montaggio | Piastra, guida |
Configurazione polo e corsa | 3P |
Minima temperatura operativa | -40°C |
- Tensione bobina: 24 V c.c.
- Numero di poli: 3
- Tensione nominale contatto: 600 V c.a.
- Corrente nominale contatto: 38 A
- Range: TeSys D
- Potenza nominale: 18,5 kW
- Serie: LC1D
- Configurazione stato normale: 1 NO + 1 NC
- Numero di contatti ausiliari: 2
- Configurazione contatti ausiliari: 1NO + 1NC
- Tipo terminale: Vite
- Lunghezza: 85mm
- Larghezza: 45mm
- Profondità: 92mm
- Massima temperatura operativa: +60°C
- Tensione di controllo: 24 V c.c.
- Tipo di montaggio: Piastra, guida
- Configurazione polo e corsa: 3P
- Minima temperatura operativa: -40°C
