Descrizione

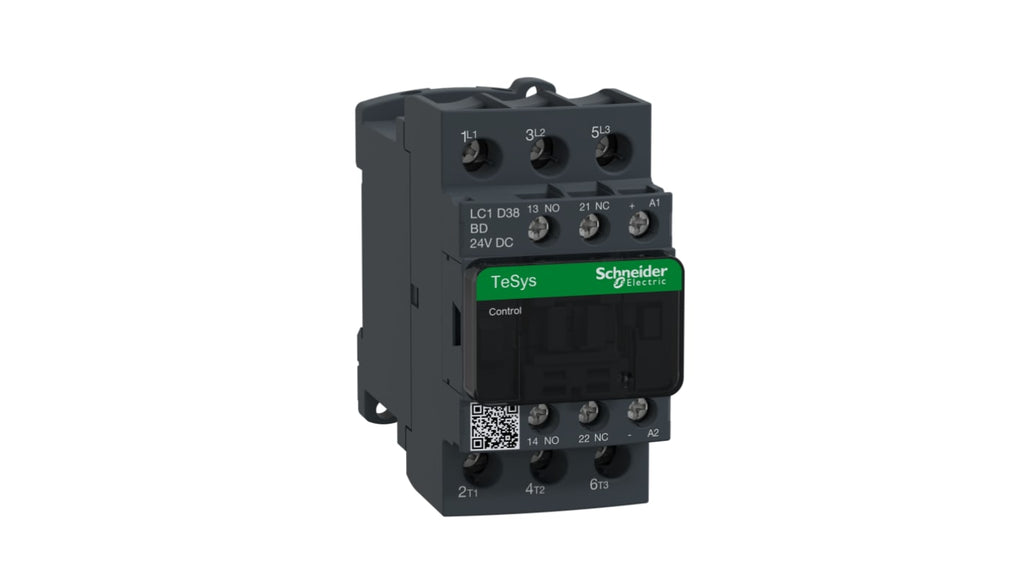

Il contattore Schneider Electric, serie LC1D, è un dispositivo elettromagnetico progettato per il controllo di circuiti elettrici. Questo modello presenta 3 poli e una configurazione di 3 contatti normalmente aperti (NA), con una corrente nominale di 38 A e una potenza nominale di 18,5 kW. La tensione nominale di contatto è di 690 V in corrente alternata. La bobina opera a 24 V in corrente continua, garantendo un'ampia versatilità nelle applicazioni.
Il contattore è parte della serie TeSys e offre un grado di protezione IP20, che previene contatti accidentali e aumenta la sicurezza. È progettato per funzionare in un range di temperatura operativa da -40 °C a +60 °C, rendendolo adatto a condizioni ambientali difficili. Le dimensioni del dispositivo sono 85 mm di lunghezza, 45 mm di larghezza e 101 mm di profondità, facilitando l'installazione in spazi ristretti. I collegamenti a vite assicurano un fissaggio robusto, mentre il soppressore a diodo bidirezionale migliora la durata della bobina. È idoneo per applicazioni AC1 e AC3, inclusi macchinari agricoli e apparecchiature mediche.
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 38 A |
| Potenza nominale | 18,5 kW |
| Serie | LC1D |
| Range | TeSys D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 85mm |
| Profondità | 101mm |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +60°C |
- Tensione bobina: 24 V c.c.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 38 A
- Potenza nominale: 18,5 kW
- Serie: LC1D
- Range: TeSys D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 85mm
- Profondità: 101mm
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +60°C
