Maggiori dettagli
Descrizione

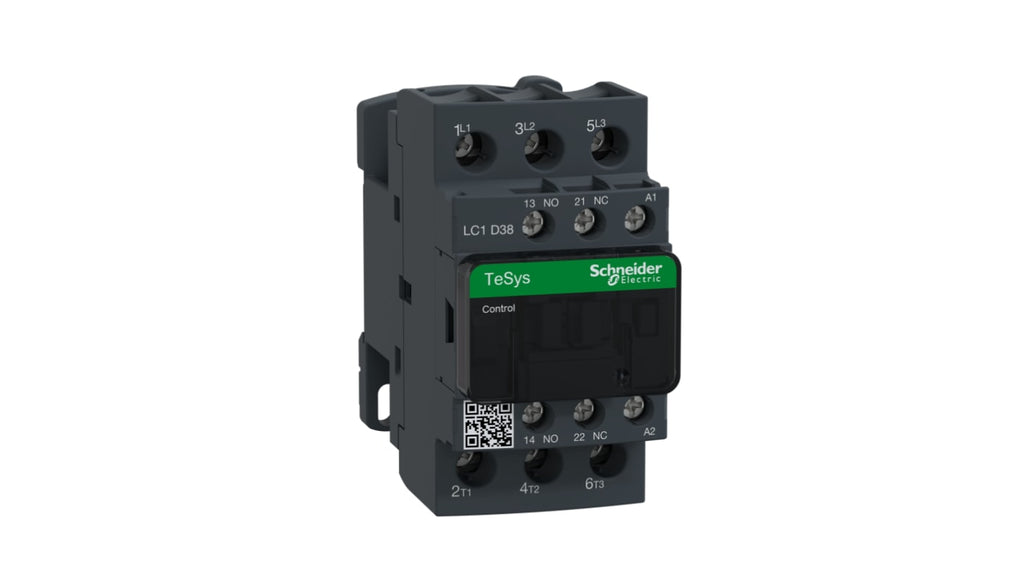

Contattore per il controllo motori Schneider Electric, serie LC1D, progettato per garantire alta affidabilità e lunga durata elettrica e meccanica. Questo modello presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 38 A e una potenza nominale di 18,5 kW. La tensione della bobina è di 24 V c.a., mentre la tensione nominale del contatto è di 440 V ca.
Le dimensioni del contattore sono 85 mm di lunghezza, 45 mm di larghezza e 92 mm di profondità. È idoneo per un'ampia gamma di applicazioni, inclusi sistemi HVAC e pompe industriali, con un intervallo di temperatura operativa da -5 °C a +60 °C.
Il contattore è dotato di due contatti ausiliari incorporati e terminali a vite con grado di protezione IP20. Può essere montato su guida DIN o a pannello. La durata meccanica è di 15 milioni di cicli, con tempi di apertura e chiusura compresi tra 4-19 ms e 12-22 ms, rispettivamente. Certificato secondo standard internazionali, è conforme a CSA, UL, e IEC.
Specifiche tecniche
| Tensione bobina | 24 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 440 V ca |
| Corrente nominale contatto | 38 A |
| Potenza nominale | 18,5 kW |
| Serie | LC1D |
| Range | TeSys D |
| Funzione | Controllo motori |
| Configurazione stato normale | 3 NA |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 85mm |
| Larghezza | 45mm |
| Profondità | 92mm |
| Massima temperatura operativa | +60°C |
| Corrente di ingresso | 38A |
| Tipo di montaggio | Montaggio su guida DIN, piastra |
| Minima temperatura operativa | -5°C |
| Tensione di controllo | 24 V |
| Configurazione polo e corsa | 3P |
- Tensione bobina: 24 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 440 V ca
- Corrente nominale contatto: 38 A
- Potenza nominale: 18,5 kW
- Serie: LC1D
- Range: TeSys D
- Funzione: Controllo motori
- Configurazione stato normale: 3 NA
- Configurazione contatti ausiliari: 1NO + 1NC
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 85mm
- Larghezza: 45mm
- Profondità: 92mm
- Massima temperatura operativa: +60°C
- Corrente di ingresso: 38A
- Tipo di montaggio: Montaggio su guida DIN, piastra
- Minima temperatura operativa: -5°C
- Tensione di controllo: 24 V
- Configurazione polo e corsa: 3P
