Descrizione

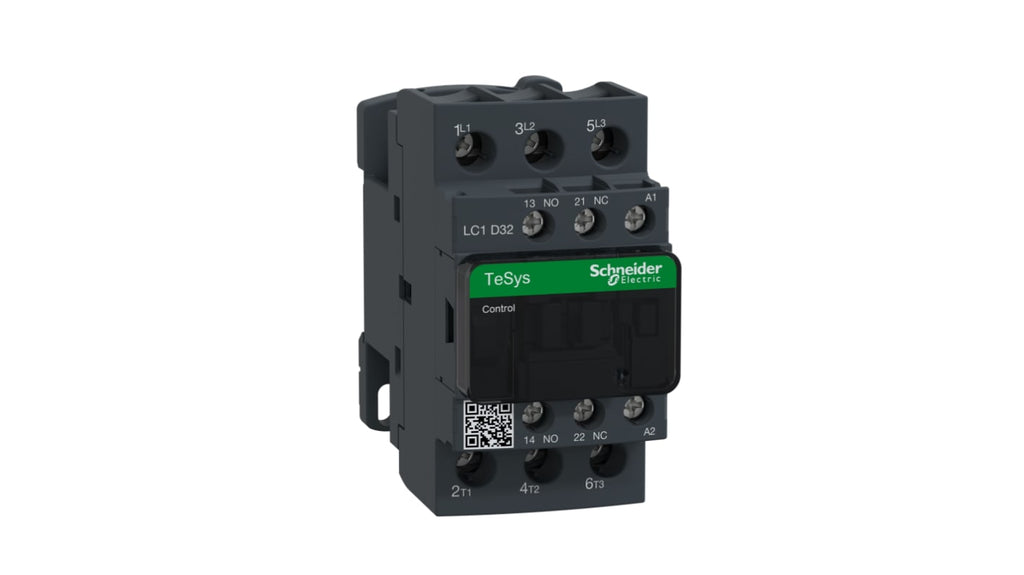

Il contattore Schneider Electric, serie LC1D, è un dispositivo elettrico progettato per applicazioni industriali. Con una configurazione a tre poli e tre contatti normalmente aperti (3 NA), supporta una corrente nominale di 32 A e una potenza nominale di 15 kW. La tensione nominale del contatto è di 690 V c.a., mentre la bobina opera a 48 V c.a. Il contattore è realizzato in un contenitore termoplastico ignifugo con grado di protezione IP20, garantendo sicurezza contro oggetti superiori a 12 mm.
Le dimensioni del dispositivo sono 85 mm di lunghezza, 45 mm di larghezza e 90 mm di profondità, con un peso di 375 g. È progettato per operare in un range di temperatura da -5 °C a +60 °C. Il montaggio può avvenire su guida DIN o a pannello con viti. Il contattore include contatti ausiliari incorporati e un soppressore a diodo per la protezione della bobina. È adatto per applicazioni di distribuzione dell'alimentazione, riscaldamento e condizionamento d'aria, e macchine per la stampa.
Specifiche tecniche
| Tensione bobina | 48 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 32 A |
| Serie | LC1D |
| Range | TeSys D |
| Potenza nominale | 15 kW |
| Configurazione stato normale | 3 NA |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 85mm |
| Profondità | 90mm |
| Minima temperatura operativa | -5°C |
| Configurazione polo e corsa | 3P |
| Tensione di controllo | 48 V c.a. |
| Massima temperatura operativa | +60°C |
| Tipo di montaggio | Montaggio su guida DIN |
- Tensione bobina: 48 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 32 A
- Serie: LC1D
- Range: TeSys D
- Potenza nominale: 15 kW
- Configurazione stato normale: 3 NA
- Configurazione contatti ausiliari: 1NO + 1NC
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 85mm
- Profondità: 90mm
- Minima temperatura operativa: -5°C
- Configurazione polo e corsa: 3P
- Tensione di controllo: 48 V c.a.
- Massima temperatura operativa: +60°C
- Tipo di montaggio: Montaggio su guida DIN
