Descrizione

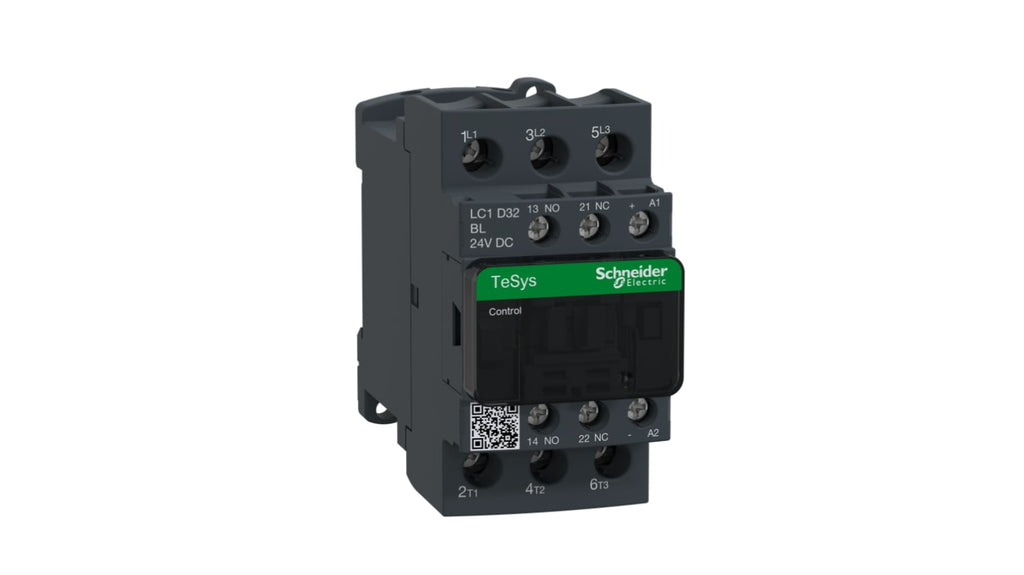

Il contattore Schneider Electric, serie LC1D, è un dispositivo elettrico progettato per il controllo affidabile dell'alimentazione di motori. Questo modello presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 32 A e una potenza nominale di 15 kW. La tensione della bobina è di 24 V c.c., mentre la tensione nominale del contatto è di 690 V c.a. Le dimensioni del contattore sono 127 mm in altezza, 85 mm in larghezza e 130 mm in profondità, ottimizzando lo spazio di installazione.
Il contattore opera in un ampio range di temperature, da -40°C a +60°C, rendendolo adatto per ambienti industriali difficili. È dotato di un involucro con grado di protezione IP20, resistente a urti e vibrazioni, e ignifugo per garantire la sicurezza. La configurazione include 2 contatti ausiliari e terminali a vite. Questo dispositivo è conforme a vari standard internazionali, tra cui CSA C22.2 N. 14 e IEC 60947-4-1.
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 32 A |
| Potenza nominale | 15 kW |
| Range | TeSys D |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 85mm |
| Larghezza | 45mm |
| Profondità | 99mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -40°C |
- Tensione bobina: 24 V c.c.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 32 A
- Potenza nominale: 15 kW
- Range: TeSys D
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 85mm
- Larghezza: 45mm
- Profondità: 99mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -40°C
