Descrizione

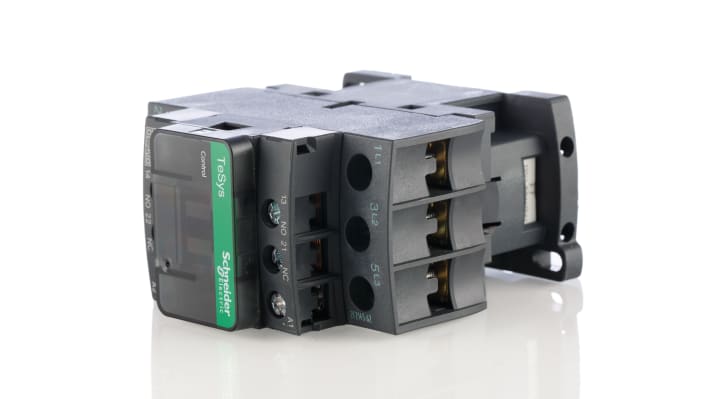

Il contattore Schneider Electric, serie LC1D, è un dispositivo elettrico progettato per il controllo di motori e applicazioni industriali. Questo modello presenta una configurazione a 3 poli con 3 contatti normalmente aperti (NA) e una corrente nominale di 32 A, in grado di gestire potenze fino a 15 kW. La tensione della bobina è di 24 V c.a., mentre la tensione nominale del contatto raggiunge i 690 V c.a.
Il contattore è dotato di contatti ausiliari incorporati e terminali a vite con grado di protezione IP20. È progettato per un'ampia gamma di temperature operative, da -5 °C a +60 °C, e può essere montato su guida DIN o a pannello. Le dimensioni del dispositivo sono 45 mm di larghezza, 85 mm di lunghezza e 90 mm di profondità.
La gamma TeSys D offre una configurazione semplice e accessori facilmente installabili, rendendolo adatto per applicazioni in sistemi di automazione e quadri elettrici.
Specifiche tecniche
| Tensione bobina | 24 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 32 A |
| Range | TeSys D |
| Potenza nominale | 15 kW |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 85mm |
| Profondità | 90mm |
| Tensione di controllo | 24 V c.a. |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
| Configurazione polo e corsa | 3P |
| Tipo di montaggio | Montaggio su guida |
- Tensione bobina: 24 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 32 A
- Range: TeSys D
- Potenza nominale: 15 kW
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 85mm
- Profondità: 90mm
- Tensione di controllo: 24 V c.a.
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
- Configurazione polo e corsa: 3P
- Tipo di montaggio: Montaggio su guida
