Descrizione

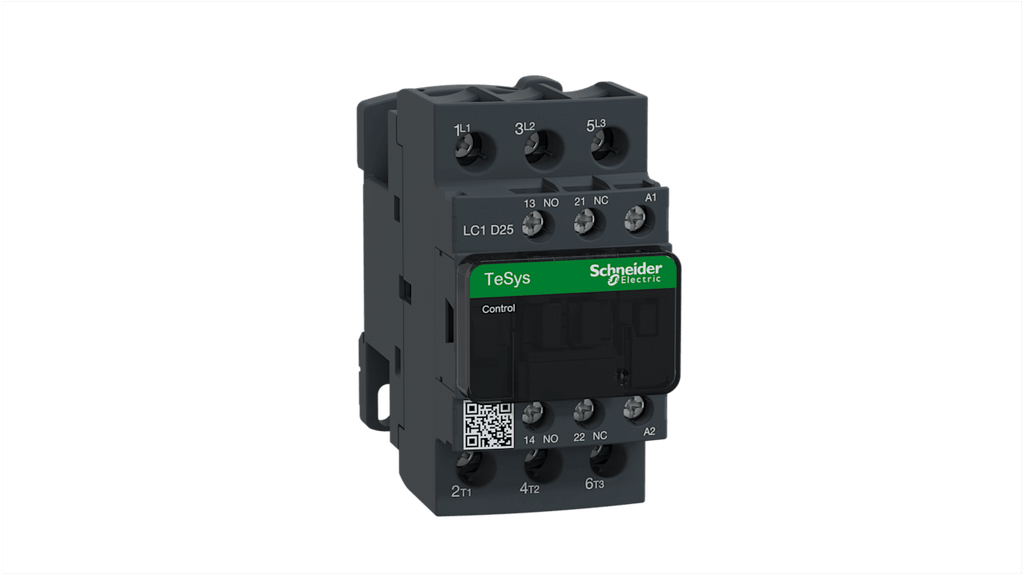

Il contattore Schneider Electric, serie LC1D, è un dispositivo elettrico progettato per applicazioni industriali. Questo modello presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 25 A e una tensione di bobina di 400 V in corrente alternata. La tensione nominale del contatto è di 690 V, sia in corrente alternata che continua.
La gamma TeSys D offre una lunga durata elettrica e meccanica, garantendo alta affidabilità. È dotato di contatti ausiliari incorporati e collegamenti a vite con protezione per le dita IP20. Il contattore può essere montato a pannello o su guida DIN. Include un soppressore a diodo bidirezionale per la protezione della bobina e consente una configurazione semplice e rapida.
Le specifiche fisiche includono una lunghezza di 85 mm, una larghezza di 45 mm e una profondità di 92 mm. Il contattore è compatibile con accessori come blocchi di contatti ausiliari e moduli di interfaccia. La configurazione dei contatti ausiliari prevede 1 contatto normalmente aperto (NO) e 1 normalmente chiuso (NC).
Specifiche tecniche
| Tensione bobina | 400 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a./c.c. |
| Corrente nominale contatto | 25 A |
| Serie | LC1D |
| Range | TeSys D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Tipo terminale | Vite |
| Lunghezza | 85mm |
| Larghezza | 45mm |
| Profondità | 92mm |
- Tensione bobina: 400 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a./c.c.
- Corrente nominale contatto: 25 A
- Serie: LC1D
- Range: TeSys D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Configurazione contatti ausiliari: 1NO + 1NC
- Tipo terminale: Vite
- Lunghezza: 85mm
- Larghezza: 45mm
- Profondità: 92mm
