Descrizione

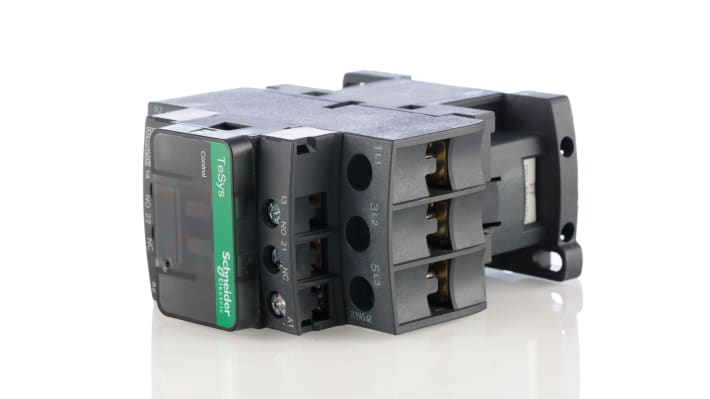

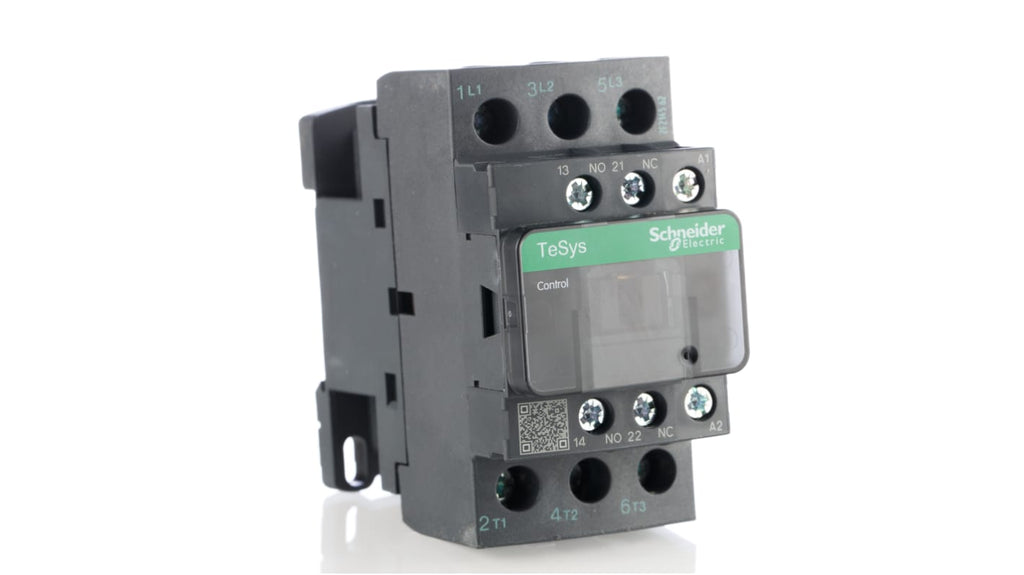

Il contattore Schneider Electric, serie LC1D, è un dispositivo progettato per l'avviamento di motori, con una configurazione di 3 poli e 3 contatti normalmente aperti (NA). La potenza nominale è di 11 kW, con una corrente nominale di 25 A e una tensione nominale del contatto di 690 V c.a. La bobina opera a 110 V c.a. e il dispositivo è parte della gamma TeSys D.
Le dimensioni del contattore sono 85 mm in lunghezza, 45 mm in larghezza e 90 mm in profondità. È dotato di terminali a vite, garantendo un cablaggio sicuro anche in presenza di urti e vibrazioni. L'involucro ha un grado di protezione IP20, proteggendo da contatti accidentali e oggetti di dimensioni superiori a 12 mm.
Il contattore opera in un ampio range di temperature, da -40 °C a +60 °C, ed è ignifugo, riducendo il rischio di incendi. È adatto per applicazioni come pompe, ventilatori, trasportatori e motori a gabbia di scoiattolo. Questo dispositivo è ecologico, ottimizzato per ridurre gli sprechi e consentire il recupero dei materiali.
Specifiche tecniche
| Tensione bobina | 110 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 25 A |
| Range | TeSys D |
| Potenza nominale | 11 kW |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 85mm |
| Larghezza | 45mm |
| Profondità | 90mm |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +60°C |
- Tensione bobina: 110 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 25 A
- Range: TeSys D
- Potenza nominale: 11 kW
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 85mm
- Larghezza: 45mm
- Profondità: 90mm
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +60°C
