Descrizione

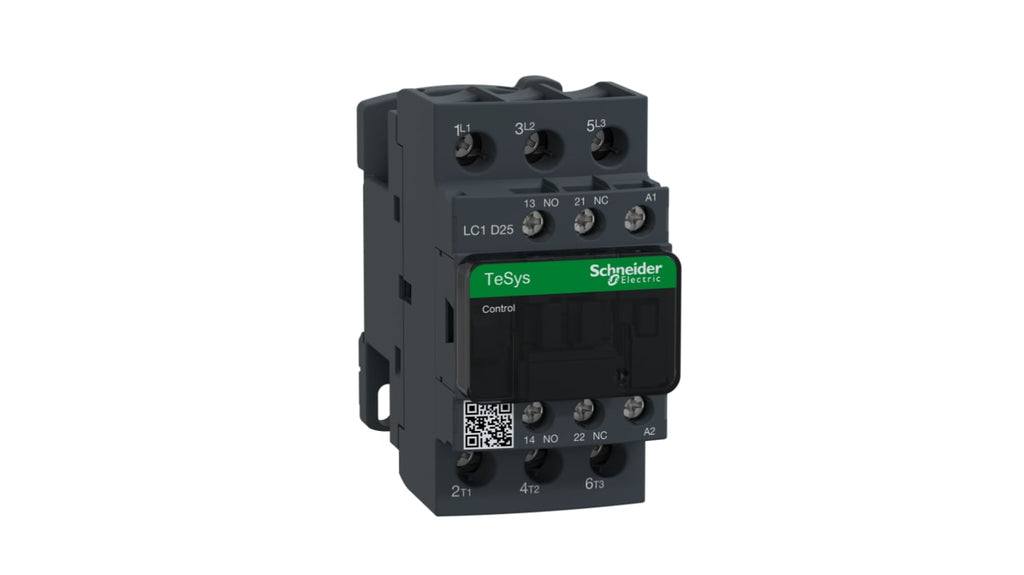

Il contattore Schneider Electric, serie LC1D, è un dispositivo di controllo elettrico progettato per applicazioni industriali. Questo modello presenta una configurazione a tre poli con tre contatti normalmente aperti (3 NA) e una corrente nominale di 25 A, adatto per carichi fino a 11 kW. La tensione della bobina è di 48 V in corrente alternata, mentre la tensione nominale del contatto raggiunge i 690 V in corrente alternata.
Le dimensioni del contattore sono 85 mm di lunghezza, 45 mm di larghezza e 90 mm di profondità, con un grado di protezione IP20, che garantisce sicurezza contro il contatto accidentale. È progettato per un'ampia gamma di temperature operative, da -5 °C a +60 °C, e può essere montato su guida DIN o a pannello.
Il contattore è dotato di contatti ausiliari incorporati e collegamenti a vite, facilitando l'installazione. La gamma TeSys D utilizza un sistema di doppia interruzione dei poli, migliorando l'affidabilità e la durata del dispositivo. Accessori come blocchi di contatto ausiliari e soppressori di sovratensioni sono disponibili per una maggiore versatilità.
Specifiche tecniche
| Tensione bobina | 48 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 25 A |
| Range | TeSys D |
| Serie | LC1D |
| Potenza nominale | 11 kW |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Tipo terminale | Vite |
| Lunghezza | 85mm |
| Larghezza | 45mm |
| Profondità | 90mm |
| Configurazione polo e corsa | 3P |
| Tensione di controllo | 48 V c.a. |
| Tipo di montaggio | Montaggio su guida DIN |
| Minima temperatura operativa | -5°C |
| Massima temperatura operativa | +60°C |
- Tensione bobina: 48 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 25 A
- Range: TeSys D
- Serie: LC1D
- Potenza nominale: 11 kW
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Configurazione contatti ausiliari: 1NO + 1NC
- Tipo terminale: Vite
- Lunghezza: 85mm
- Larghezza: 45mm
- Profondità: 90mm
- Configurazione polo e corsa: 3P
- Tensione di controllo: 48 V c.a.
- Tipo di montaggio: Montaggio su guida DIN
- Minima temperatura operativa: -5°C
- Massima temperatura operativa: +60°C
