Descrizione

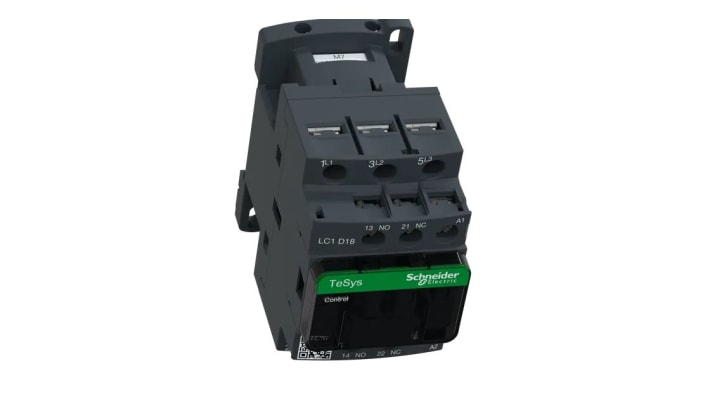

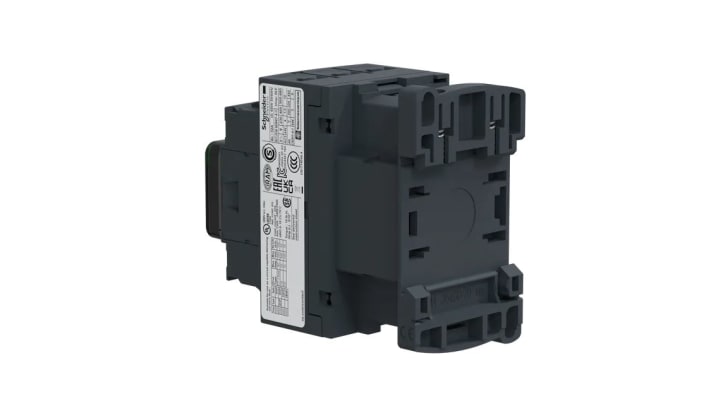

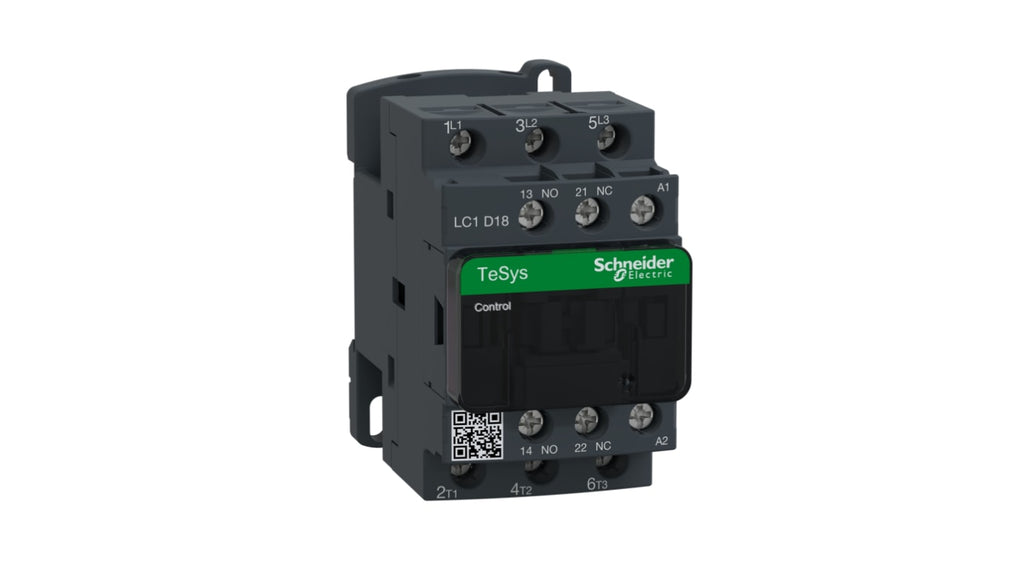

Il contattore Schneider Electric LC1D18M7 è un dispositivo a 3 poli progettato per applicazioni industriali, con una bobina di azionamento a 220 V c.a. e una corrente nominale AC-3 di 18 A. La potenza nominale è di 7,5 kW, con una tensione nominale del contatto di 690 V c.a. Questo contattore è dotato di 3 contatti normalmente aperti (NA) e 2 contatti ausiliari, garantendo una maggiore capacità di commutazione.
Le dimensioni del contattore sono 77 mm di lunghezza, 45 mm di larghezza e 84 mm di profondità. È progettato per operare in un range di temperatura da -5°C a +60°C. I collegamenti sono a vite, con terminali protetti per le dita e grado di protezione IP20. Il contattore è compatibile con accessori come blocchi di contatto ausiliari, soppressori di sovratensioni e moduli di interfaccia. La gamma TeSys D utilizza un movimento di traslazione lineare per una doppia interruzione dei poli, assicurando alta affidabilità e facilità di installazione.
Specifiche tecniche
| Tensione bobina | 220 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 18 A |
| Potenza nominale | 7,5 kW |
| Range | TeSys D |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 77mm |
| Larghezza | 45mm |
| Profondità | 84mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
- Tensione bobina: 220 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 18 A
- Potenza nominale: 7,5 kW
- Range: TeSys D
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 77mm
- Larghezza: 45mm
- Profondità: 84mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
