Descrizione

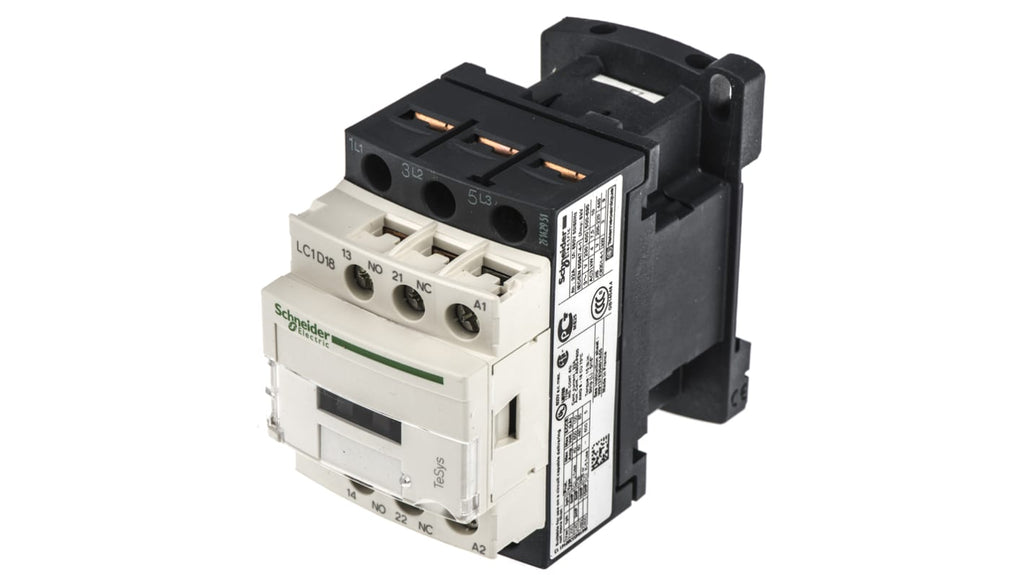

Il contattore Schneider Electric LC1D18E7 è un dispositivo a 3 poli con una bobina di azionamento a 48 V c.a., progettato per applicazioni industriali. La corrente nominale AC-3 a pieno carico è di 18 A, con una potenza nominale di 7,5 kW e una tensione nominale del contatto di 690 V c.a. La gamma TeSys D offre una lunga durata elettrica e meccanica, garantendo alta affidabilità e conformità agli standard internazionali.
Il contattore presenta 3 contatti normalmente aperti (NA) e 2 contatti ausiliari, con collegamenti a vite e protezione per le dita (IP20). Le dimensioni sono 45 mm di larghezza, 77 mm di lunghezza e 84 mm di profondità. È operativo in un range di temperatura da -5°C a +60°C. Il dispositivo è dotato di un soppressore a diodo per la protezione della bobina e consente un facile montaggio a pannello o su guida DIN. Gli accessori disponibili includono blocchi di contatto ausiliari, moduli di interfaccia e timer elettronici.
Specifiche tecniche
| Tensione bobina | 48 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 18 A |
| Serie | LC1D |
| Potenza nominale | 7,5 kW |
| Range | TeSys D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 77mm |
| Profondità | 84mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
- Tensione bobina: 48 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 18 A
- Serie: LC1D
- Potenza nominale: 7,5 kW
- Range: TeSys D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 77mm
- Profondità: 84mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
