Descrizione

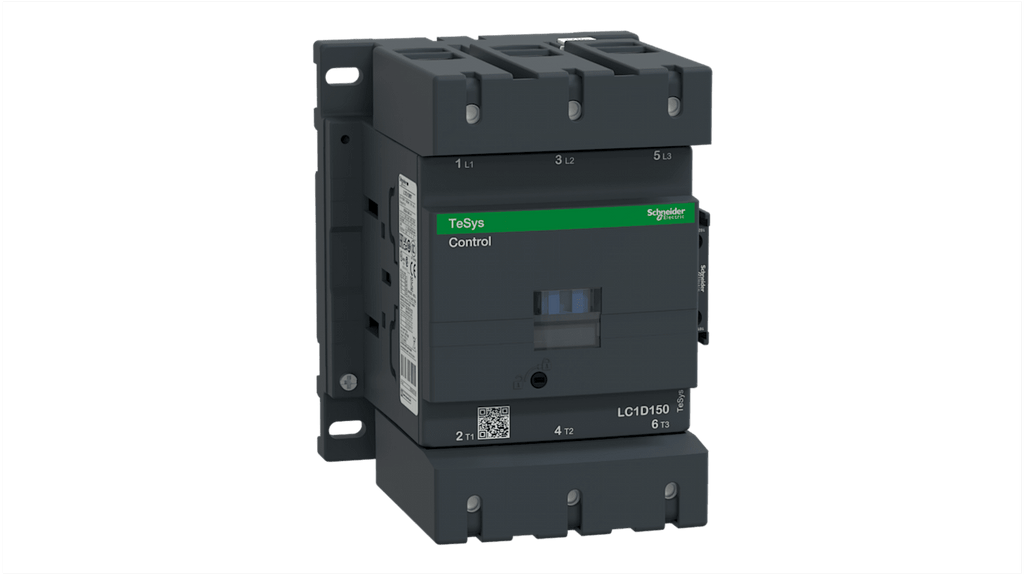

Il contattore Schneider Electric, serie LC1D, è un dispositivo industriale progettato per garantire un'elevata affidabilità e durata sia elettrica che meccanica. Questo modello presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 150 A e una potenza nominale di 80 kW. La tensione della bobina è di 24 V in corrente alternata.
Le dimensioni del contattore sono 158 mm di lunghezza, 120 mm di larghezza e 132 mm di profondità, con un range di temperatura operativa compreso tra -5°C e +60°C. È dotato di contatti ausiliari incorporati e terminali a vite con protezione per le dita IP20. La configurazione è semplice e consente il montaggio a pannello o su guida DIN.
Il contattore è progettato per applicazioni AC-1 e AC-3, rendendolo adatto per carichi resistivi e motori con rotore a gabbia. Gli accessori disponibili includono blocchi di contatti ausiliari, soppressori di sovratensioni e moduli di interfaccia. Il codice costruttore è LC1D150B7.
Specifiche tecniche
| Tensione bobina | 24 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 1 kV c.a. |
| Corrente nominale contatto | 150 A |
| Potenza nominale | 80 kW |
| Range | TeSys D |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 158mm |
| Larghezza | 120mm |
| Profondità | 132mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
- Tensione bobina: 24 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 1 kV c.a.
- Corrente nominale contatto: 150 A
- Potenza nominale: 80 kW
- Range: TeSys D
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 158mm
- Larghezza: 120mm
- Profondità: 132mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
