Descrizione

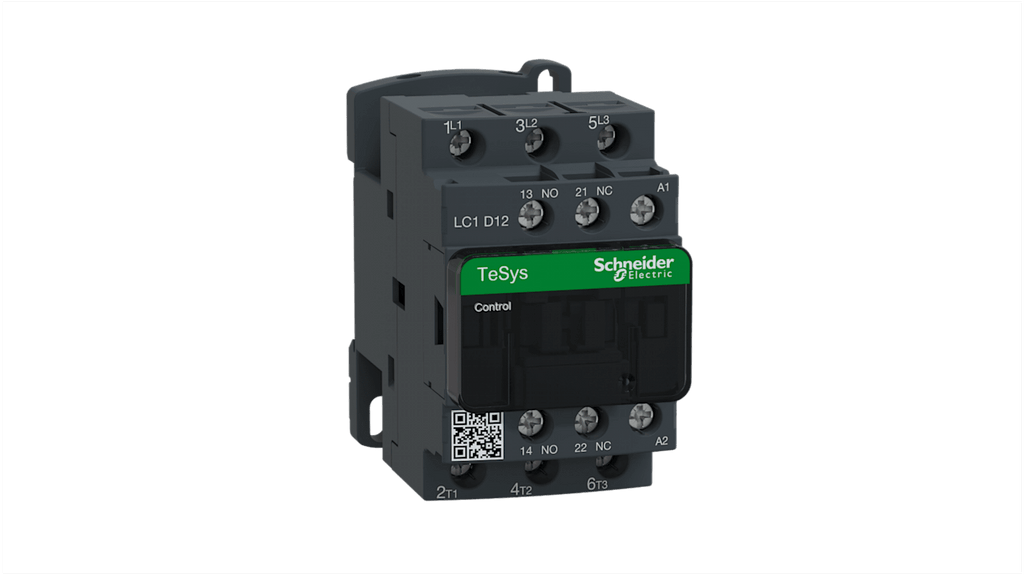

Il contattore Schneider Electric, serie LC1D, è un dispositivo di controllo elettrico progettato per applicazioni industriali. Questo modello presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 12 A e una potenza nominale di 5,5 kW. La tensione della bobina è di 220 V in corrente alternata (c.a.), mentre la tensione nominale del contatto raggiunge i 690 V c.a.
Il contattore è dotato di contatti ausiliari incorporati e terminali a vite con protezione per le dita IP20, adatti per il mercato nordamericano e internazionale. È possibile montarlo a pannello o su guida DIN. La gamma TeSys D utilizza un sistema a doppia interruzione dei poli, garantendo alta affidabilità e durata.
Le dimensioni del contattore sono 77 mm di lunghezza, 45 mm di larghezza e 84 mm di profondità, con un range di temperatura operativa compreso tra -5°C e +60°C. Gli accessori disponibili includono blocchi di contatti ausiliari, moduli di interfaccia e timer elettronici, e soppressori di sovratensioni.
Specifiche tecniche
| Tensione bobina | 220 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 12 A |
| Range | TeSys D |
| Potenza nominale | 5,5 kW |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 77mm |
| Larghezza | 45mm |
| Profondità | 84mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
- Tensione bobina: 220 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 12 A
- Range: TeSys D
- Potenza nominale: 5,5 kW
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 77mm
- Larghezza: 45mm
- Profondità: 84mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
