Maggiori dettagli
Descrizione

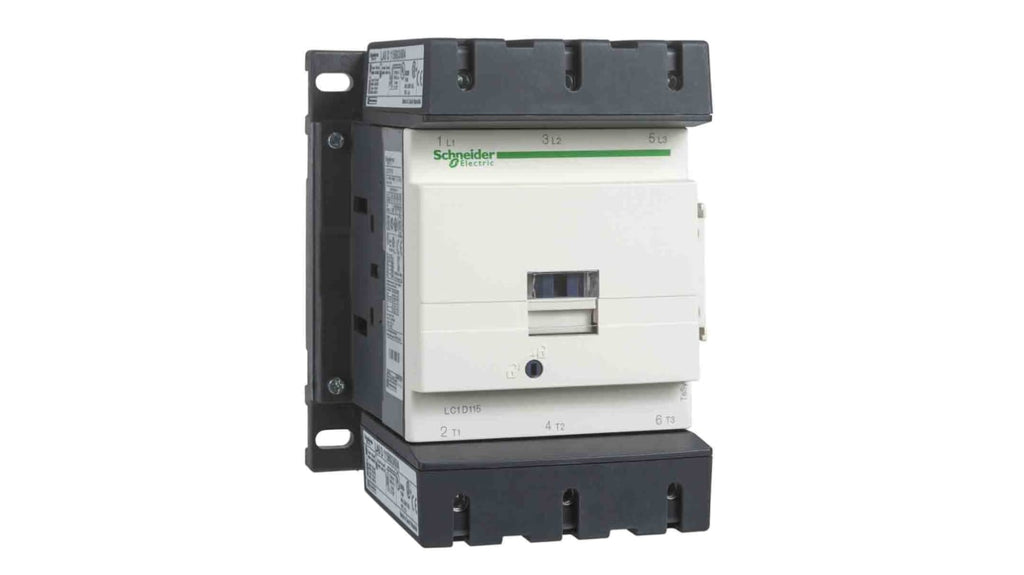

Il contattore Schneider Electric della serie LC1D è un dispositivo elettrico progettato per il controllo di carichi industriali. Questo modello è dotato di 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 200 A e una potenza nominale di 65 kW. La tensione della bobina è di 220 V in corrente alternata, operante a 50/60 Hz.
Il contattore è classificato per un utilizzo in AC-3 fino a 440 V, con una tensione nominale di contatto di 300 V in corrente continua e 1000 V in corrente alternata. La configurazione prevede un contatto ausiliario, mentre il tipo di terminale è a vite.
Le dimensioni del contattore sono 158 mm di lunghezza, 120 mm di larghezza e 136 mm di profondità. È progettato per operare in un range di temperatura da -5°C a +60°C e può essere montato su guida DIN. Questo dispositivo è parte della gamma TeSys D, garantendo affidabilità e prestazioni elevate in applicazioni industriali.
Specifiche tecniche
| Tensione bobina | 220 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 300 V c.c., 1000 V c.a. |
| Corrente nominale contatto | 200 A |
| Potenza nominale | 65 kW |
| Range | TeSys D |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 1 |
| Tipo terminale | Vite |
| Lunghezza | 158mm |
| Larghezza | 120mm |
| Profondità | 136mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
| Configurazione polo e corsa | 3P |
| Tipo di montaggio | Montaggio su guida DIN |
- Tensione bobina: 220 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 300 V c.c., 1000 V c.a.
- Corrente nominale contatto: 200 A
- Potenza nominale: 65 kW
- Range: TeSys D
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 1
- Tipo terminale: Vite
- Lunghezza: 158mm
- Larghezza: 120mm
- Profondità: 136mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
- Configurazione polo e corsa: 3P
- Tipo di montaggio: Montaggio su guida DIN
