Descrizione

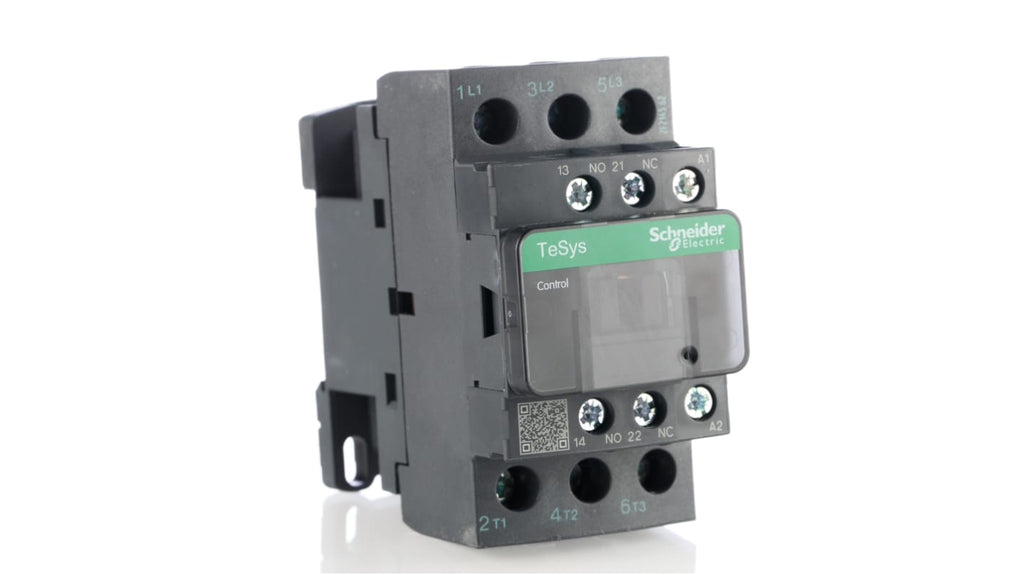

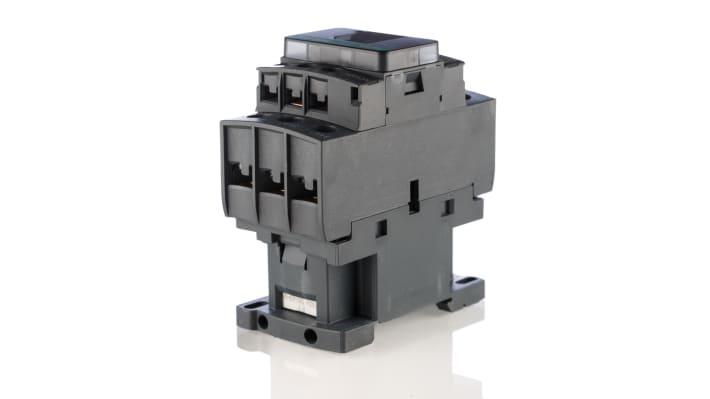

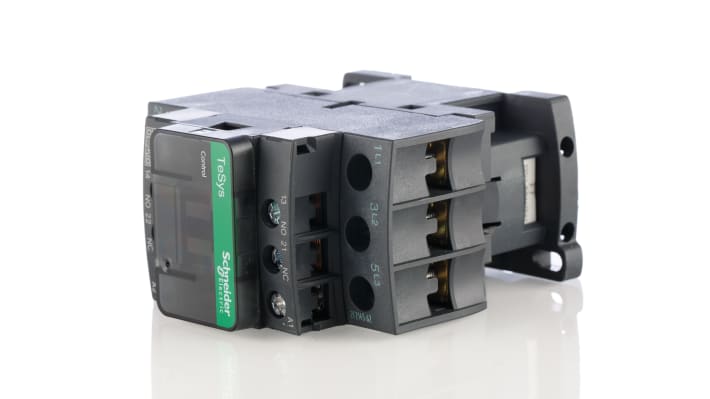

Il contattore Schneider Electric, serie LC1D, è un dispositivo elettrico progettato per applicazioni industriali, con una configurazione di 3 poli e 3 contatti normalmente aperti (NA). La tensione della bobina è di 230 V in corrente alternata, mentre la tensione nominale del contatto raggiunge i 690 V. Questo contattore ha una corrente nominale di 9 A e una potenza nominale di 4 kW, rendendolo adatto per impieghi pesanti.
Le dimensioni del contattore sono 77 mm in lunghezza, 45 mm in larghezza e 84 mm in profondità, con un peso di 320 g. È progettato per un'installazione salvaspazio e può essere montato su guida DIN senza utensili. La temperatura operativa varia da -5 °C a +60 °C, garantendo un'ampia gamma di utilizzo.
Il contattore è dotato di contatti ausiliari incorporati e collegamenti a vite con grado di protezione IP20. La gamma TeSys D offre una durata meccanica fino a 15 milioni di cicli, assicurando alta affidabilità e prestazioni durature.
Specifiche tecniche
| Tensione bobina | 230 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 9 A |
| Range | TeSys D |
| Potenza nominale | 4 kW |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 77mm |
| Profondità | 84mm |
| Minima temperatura operativa | -5°C |
| Tensione di controllo | 230 V |
| Massima temperatura operativa | +60°C |
| Tipo di montaggio | Montaggio su guida DIN |
| Configurazione polo e corsa | 3P |
- Tensione bobina: 230 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 9 A
- Range: TeSys D
- Potenza nominale: 4 kW
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Configurazione contatti ausiliari: 1NO + 1NC
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 77mm
- Profondità: 84mm
- Minima temperatura operativa: -5°C
- Tensione di controllo: 230 V
- Massima temperatura operativa: +60°C
- Tipo di montaggio: Montaggio su guida DIN
- Configurazione polo e corsa: 3P
