Descrizione

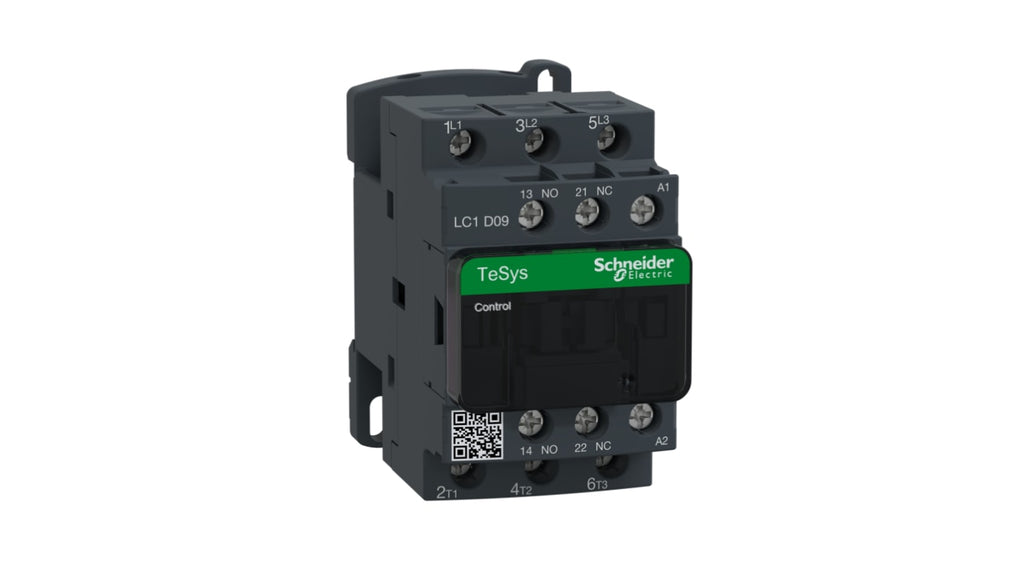

Il contattore Schneider Electric, serie LC1D, è un dispositivo industriale progettato per il controllo di circuiti elettrici. Questo modello presenta una configurazione a 3 poli con 3 contatti normalmente aperti (NA) e una corrente nominale di 9 A, adatto per applicazioni fino a 4 kW. La tensione di controllo è di 48 V c.a., mentre la tensione nominale del contatto raggiunge i 690 V c.a. Il contattore è dotato di contatti ausiliari, con una configurazione di 1NO + 1NC e un totale di 2 contatti ausiliari.
Le dimensioni del contattore sono 45 mm di larghezza, 77 mm di lunghezza e 84 mm di profondità. È progettato per operare in un range di temperatura da -5°C a +60°C e presenta un grado di protezione IP20. Il montaggio avviene su guida DIN, facilitando l'installazione. La bassa coppia di serraggio di 1,7 Nm consente un cablaggio semplice e veloce. Il contattore è conforme alle categorie di utilizzo AC-1 e AC-3, rendendolo versatile per diverse applicazioni industriali.
Specifiche tecniche
| Tensione bobina | 48 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 9 A |
| Serie | LC1D |
| Range | TeSys D |
| Potenza nominale | 4 kW |
| Configurazione stato normale | 3 NA |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 77mm |
| Profondità | 84mm |
| Configurazione polo e corsa | 3P |
| Minima temperatura operativa | -5°C |
| Massima temperatura operativa | +60°C |
| Tensione di controllo | 48 V c.a. |
| Tipo di montaggio | Montaggio su guida DIN |
- Tensione bobina: 48 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 9 A
- Serie: LC1D
- Range: TeSys D
- Potenza nominale: 4 kW
- Configurazione stato normale: 3 NA
- Configurazione contatti ausiliari: 1NO + 1NC
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 77mm
- Profondità: 84mm
- Configurazione polo e corsa: 3P
- Minima temperatura operativa: -5°C
- Massima temperatura operativa: +60°C
- Tensione di controllo: 48 V c.a.
- Tipo di montaggio: Montaggio su guida DIN
